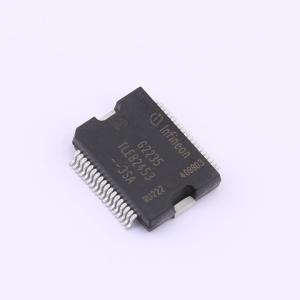

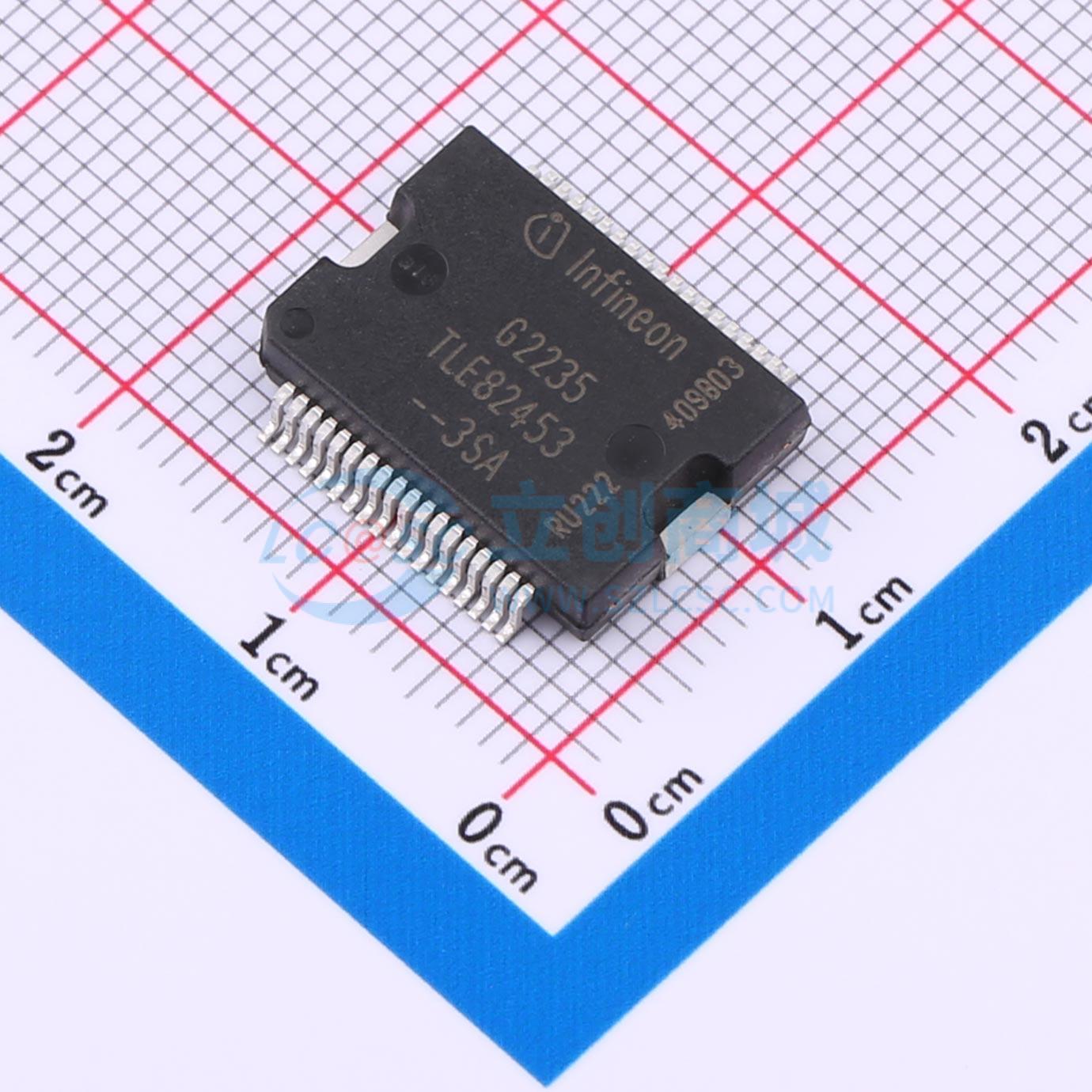

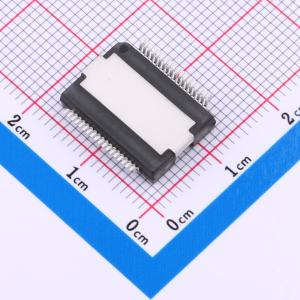

TLE824533SAAUMA1

TLE82453 - 3SA是一款灵活的单片式电磁阀驱动IC，专为自动变速器、电子稳定控制系统和主动悬架应用中的线性电磁阀控制而设计。三个通道可任意组合用作低端或高端驱动器。该器件集成了驱动晶体管、续流晶体管和电流检测电阻，最大限度减少了所需的外部元件数量。 根据抖动设置和负载特性，该器件能够以11位分辨率调节高达1500 mA的负载平均电流。启用三角抖动波形发生器后，它会在编程的电流设定点上叠加一个具有可编程幅度和频率的三角波形。 采用32位SPI接口来控制三个通道并监控诊断功能的状态。 低电平有效复位输入RESN用于禁用所有通道，并将内部寄存器重置为默认值。高电平有效使能引脚EN用于启用或禁用输出通道的操作。当EN引脚为低电平时，通道被禁用，但SPI接口仍可正常工作。设有故障输出引脚，每当检测到故障时，该引脚会产生一个信号，可作为外部中断提供给微控制器。

• 三个独立的低端/高端可配置通道
• 集成半桥功率级，在Tj = 150 ℃时，RON(max)=250 mΩ
• 集成带内部TCR补偿的检测电阻
• 负载电流测量范围 = 0 mA至1500 mA（典型值）
• 电流设定点分辨率 = 11位
• 电流控制精度：
  • 负载电流小于500 mA时为+/- 5 mA
  • 负载电流大于500 mA时为+/- 1%
• 对大负载电源电压变化具有出色的抗干扰能力
• 集成带可编程幅度和频率的抖动发生器
• 用于输出控制、诊断和配置的SPI接口
• 每个通道独立的热关断功能
• 每个通道具备开路负载、开关旁路和过流保护及诊断功能
• 可编程压摆率控制，可降低EMI
• 绿色产品（符合RoHS标准）
• 通过AEC认证

• 自动变速器
• 电子稳定控制系统
• 主动悬架
