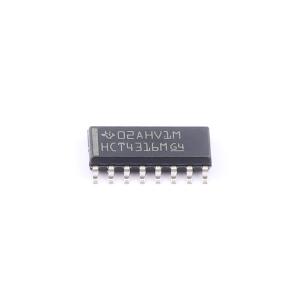

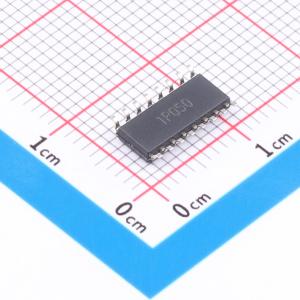

温馨提醒：图片仅供参考，商品以实物为准
CD74HCT4316M96
四通道模拟开关带电平转换
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 四通道模拟开关，具有电平转换功能，适用于宽范围的模拟信号切换。
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HCT4316M96
- 商品编号
- C1879677
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 45Ω | |
| 工作电压 | 4.5V~5.5V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 44ns | |
| 关闭时间(toff) | 50ns | |
| 带宽 | 200MHz | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 12ns | |
| 功能特性 | 电平转换 |
商品概述
'HC4316 和 CD74HCT4316 包含四个独立的数字控制模拟开关，采用硅栅 CMOS 技术，实现了与 LSTTL 相似的工作速度，同时具备标准 CMOS 集成电路的低功耗特性。
商品特性
- 宽模拟输入电压范围 VCC - VEE：0V 至 10V
- 当 VCC = 4.5V 时，导通电阻为 45Ω（典型值）
- 当 VCC = 6V 时，导通电阻为 35Ω（典型值）
- 当 VCC - VEE = 9V 时，导通电阻为 30Ω（典型值）
- 快速开关和传播延迟时间
- 直接与 LSTTL 输入逻辑兼容，VIL = 0.8V（最大值），VIH = 2V（最小值）
- 与 CMOS 输入兼容，在 VOL、VOH 时，输入电流 I ≤ 1μA
