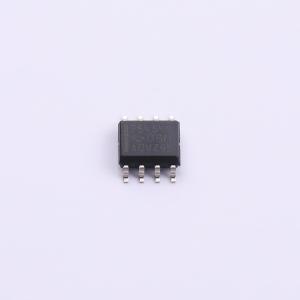

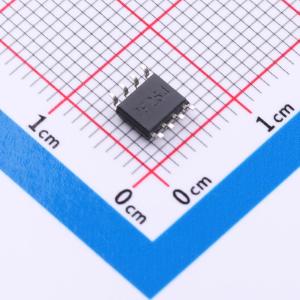

温馨提醒：图片仅供参考，商品以实物为准
SN75454BDR
SN75454BDR
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SN75454B 具有“或非”逻辑输入的 30V 双路输出驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75454BDR
- 商品编号
- C1879692
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 开路集电极 | |
| 工作电压 | 4.75V~5.25V | |
| 元件数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 每个元件位数 | 2 | |
| 灌电流(IOL) | 300mA | |
| 拉电流(IOH) | 100uA | |
| 工作温度 | 0℃~+70℃ | |
| 传播延迟(tpd) | 35ns@5V,15pF |
商品概述
SN5545xB 和 SN7545xB 器件是为使用 TTL 逻辑的系统设计的双路外设驱动器。该系列在功能上可与先前制造的 SN75450 系列和 SN75450A 系列器件互换并取代它们。这些器件的速度等于 SN75450 系列，并且设计确保了不会发生锁存现象。二极管箝位输入简化了电路设计。
SNx5451B、SNx5452B、SNx5453B 和 SNx5454B 器件分别是双路外设 AND、NAND、OR 和 NOR 驱动器（假设为正逻辑），逻辑门的输出内部连接到 npn 输出晶体管的基极。
SN5545xB 驱动器的工作温度范围为 -55°C 至 125°C。SN7545xB 驱动器的工作温度范围为 0°C 至 70°C。
应用领域
- 高速逻辑缓冲器电源驱动器
- 灯驱动器
- LED驱动器
- 线路驱动器
- 存储器驱动器
