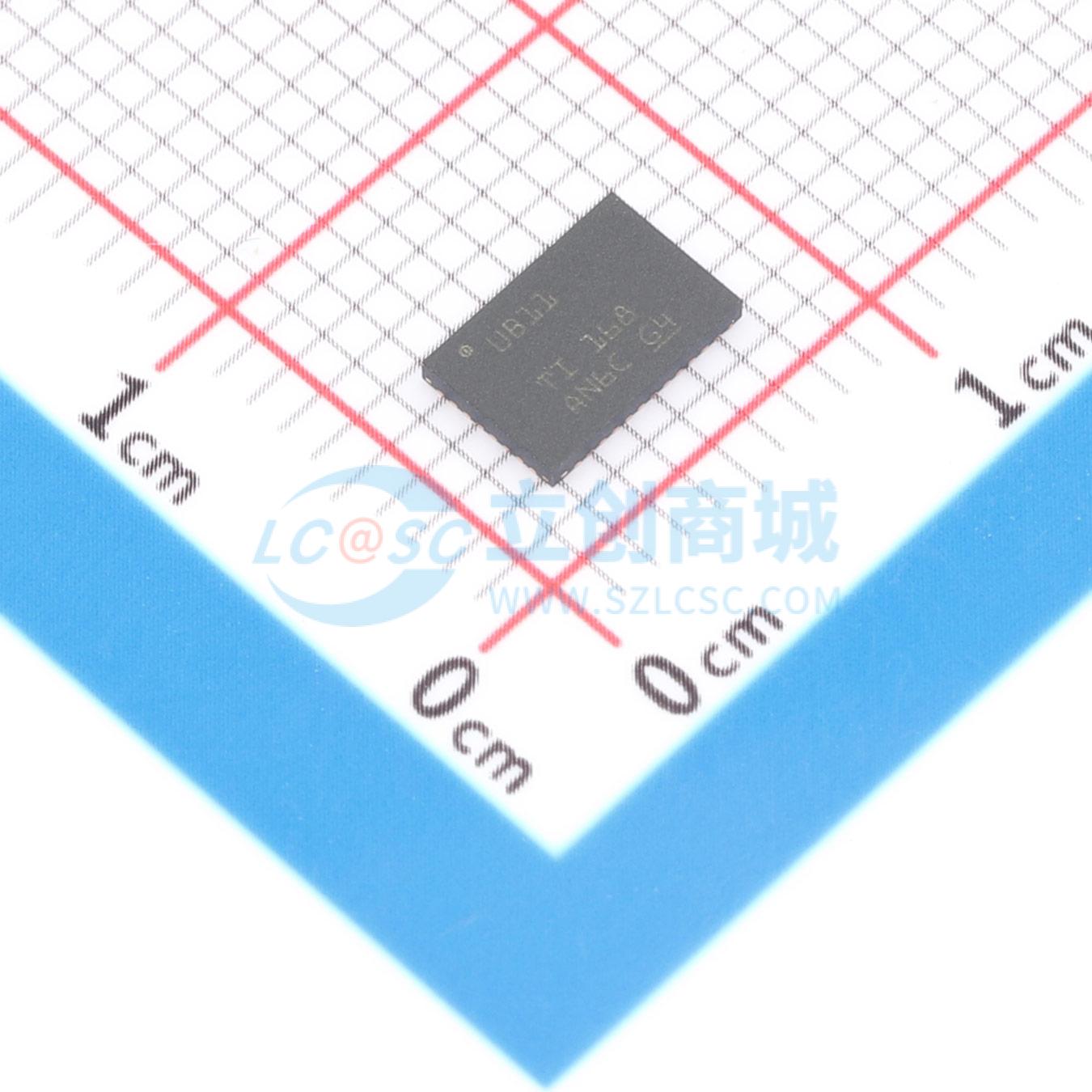

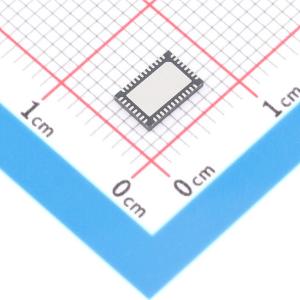

温馨提醒：图片仅供参考，商品以实物为准

TUSB1146IRNQT

支持USB Type-C DisplayPort Alt Mode的10Gbps线性再驱动器交叉点开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TUSB1146是一款VESA USB Type-C Alternate Mode（Alt Mode，交替模式）重驱动开关，支持面向下游端口（主机）的USB 3.2数据速率高达10 Gbps，以及DisplayPort 2.0速率高达10 Gbps。该器件适用于VESA DisplayPort Alt Mode on USB Type-C标准中的配置C、配置D和配置E。这款与协议无关的线性重驱动器还能够支持其他USB Type-C Alt Mode接口，如HDMI Alt Mode
品牌名称: TI(德州仪器)
商品型号: TUSB1146IRNQT
商品编号: C1880991
商品封装: WQFN-40-EP(4x6)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TUSB1146是一款VESA USB Type-C Alt Mode重驱动开关，支持高达10 Gbps的USB 3.2数据速率，以及面向下游端口（主机）的高达10 Gbps的DisplayPort 2.0。该器件适用于VESA DisplayPort Alt Mode on USB Type-C标准中的配置C、D和E。这款与协议无关的线性重驱动器还能够支持其他USB Type-C Alt Mode接口，如HDMI Alt Mode。 TUSB1146集成了创新的自适应接收器均衡（AEQ）功能。AEQ功能将自动找到USB设备和TUSB1146之间最佳的码间干扰（ISI）补偿设置。由于AEQ能找到最佳设置，因此极大地提高了USB主机和USB设备之间的互操作性。TUSB1146采用单一3.3 V电源供电，有商业级和工业级温度范围可选。

商品特性

支持的USB Type-C交叉点开关
- USB 3.2 SSP + 2条DisplayPort通道
- 4条DisplayPort通道
USB 3.2×1 Gen 1/Gen 2，速率高达10 Gbps
VESA DisplayPort 2.0，速率高达10 Gbps（UHBR10）
支持D_DFP引脚分配C、D和E
USB DFP接收器可选择自适应或固定均衡
UFP发射器支持线性和受限重驱动
受限重驱动选项提供TX电压摆幅和TX均衡控制
- TX电压摆幅有4档可选，从800 mVpp到1100 mVpp
- TX预加重和去加重
超低功耗架构
在5 GHz下实现高达12 dB的均衡
对DisplayPort链路训练透明
通过GPIO或I²C进行配置
USB Type-C支持英特尔专有DCI功能，用于封闭机箱调试
支持热插拔
工业级温度范围：-40 ℃至85 ℃（TUSB1146I）
商业级温度范围：0 ℃至70 ℃（TUSB1146）
4 mm×6 mm、0.4 mm间距的WQFN封装

应用领域

笔记本电脑和台式机
平板电脑
扩展坞

优惠活动

9.8折

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	-
	工作电压	3V~3.6V
	导通电阻(Ron)	5.5Ω

	属性	参数值
	工作温度	-40℃~+85℃
	导通电容(Con)	4pF
	传播延迟(tpd)	300ps
