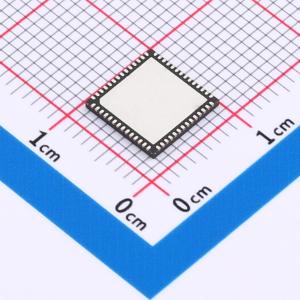

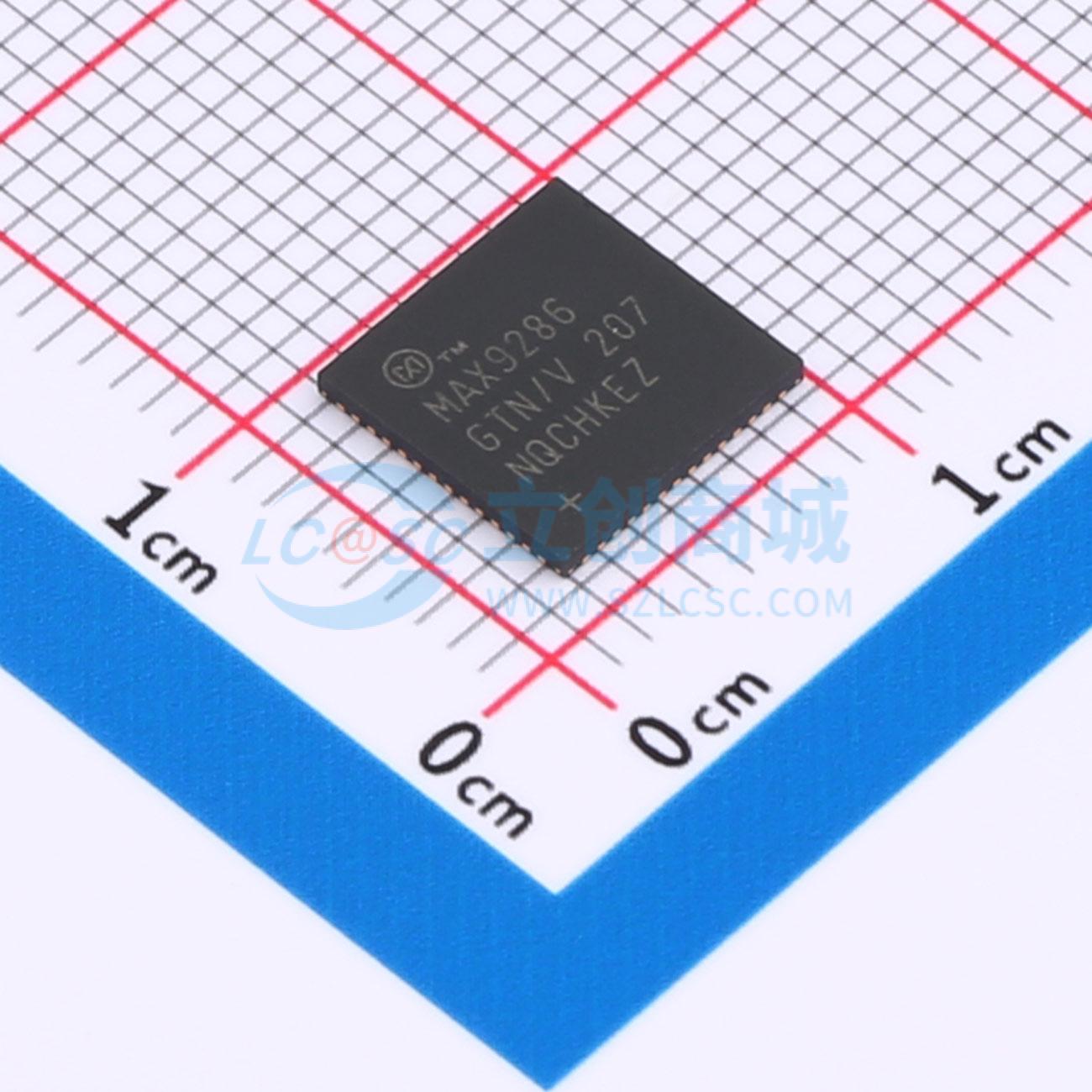

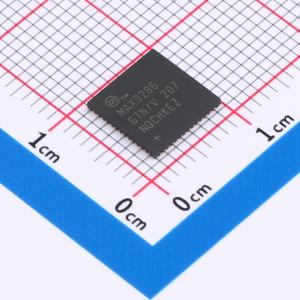

MAX9286GTN/V+T
MAX9286GTN/V+T
- 描述
- 四通道1.5Gbps GMSL解串器，带有同轴或STP输入和CSI-2输出、集成GMSL解串器接收和自动同步来自于多达四个串行器的视频
- 商品型号
- MAX9286GTN/V+T
- 商品编号
- C1870153
- 商品封装
- TQFN-56(8x8)
- 包装方式
- 编带
- 商品毛重
- 0.244克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 串行器/解串器 | |
| 类型 | 解串器 | |
| 数据速率 | 1.5Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.7V~1.9V | |
| 工作温度 | -40℃~+105℃ |
商品概述
MAX9286千兆多媒体串行链路（GMSL）解串器通过50Ω同轴或100Ω屏蔽双绞线（STP）电缆从最多四个GMSL串行器接收数据，并在四个CSI-2通道上输出数据。每个串行链路都有一个嵌入式控制通道，该通道可以在UART到UART、UART到I2C和I2C到I2C模式下以9.6kbps至1Mbps的速度运行。利用控制通道，微控制器可以随时编程设置串行器、解串器和外围设备寄存器，而不受视频时序的影响。可屏蔽的广播写入功能加快了图像传感器寄存器的编程速度。
对于使用较长电缆的情况，解串器具有可编程电缆均衡器和可编程错误检测与校正功能。串行输入符合ISO 10605和IEC 61000-4-2 ESD标准。核心电源电压为1.7V至1.9V，I/O电源电压为1.7V至3.6V。
该器件采用无铅、56引脚、8mm x 8mm SWTQFN和TQFN封装，带有裸露焊盘和0.5mm引脚间距。
应用领域
- 3D 摄像系统
- 机器视觉系统
- 环视摄像系统
