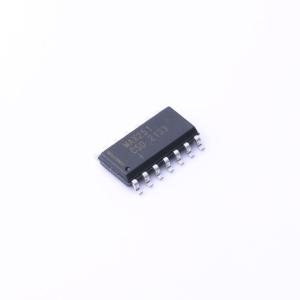

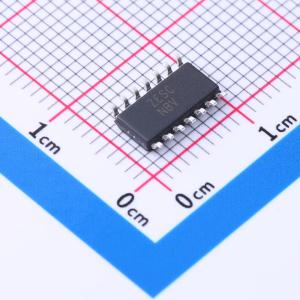

MAX251CSD+T

5V供电，隔离的RS-232驱动程序/接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 5V、隔离型、RS-232驱动器/接收器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX251CSD+T
商品编号: C1870158
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.99克(g)

商品概述

MAX250和MAX251芯片组构成了一个完整的、电气隔离的RS - 232双发送器/接收器的核心。通过将多种功能集成在两颗芯片上，大大降低了隔离数字接口所需的成本和复杂度。仅需四个低成本光耦合器、四个电容器、一个二极管和一个小型罐形磁芯变压器，即可完成一个19.2k波特率的收发器。使用高速光耦合器还能实现更高的数据速率。除了光耦合器的驱动和接收电路外，该芯片组还包括一个推挽式变压器驱动器，用于为接口的隔离侧供电。

MAX250和MAX251与四个光耦合器和一个变压器共同构成一个隔离的双RS - 232发送器和接收器。MAX250连接到接口的非隔离或逻辑侧，负责在逻辑信号和光耦合器之间进行转换，而MAX251则位于隔离侧。

商品特性

完成一个19.2k波特率的收发器需要四个低成本光耦合器、四个电容器、一个二极管和一个小型罐形磁芯变压器
使用高速光耦合器可实现更高的数据速率
单+5V供电
低功耗关断模式
用于三态操作的输出使能控制
提供14引脚DIP、14引脚小外形和20引脚无引脚芯片载体封装

应用领域

高噪声数据通信
工业通信
与模拟电路的数据链路
桥接接地电位差
隔离数据接口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2

	属性	参数值
	数据速率	19.2Kbps
	工作电压	5V
	工作温度	0℃~+70℃
