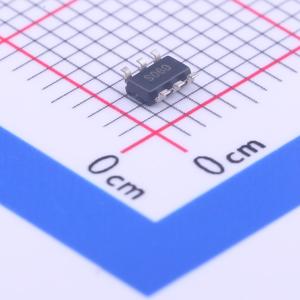

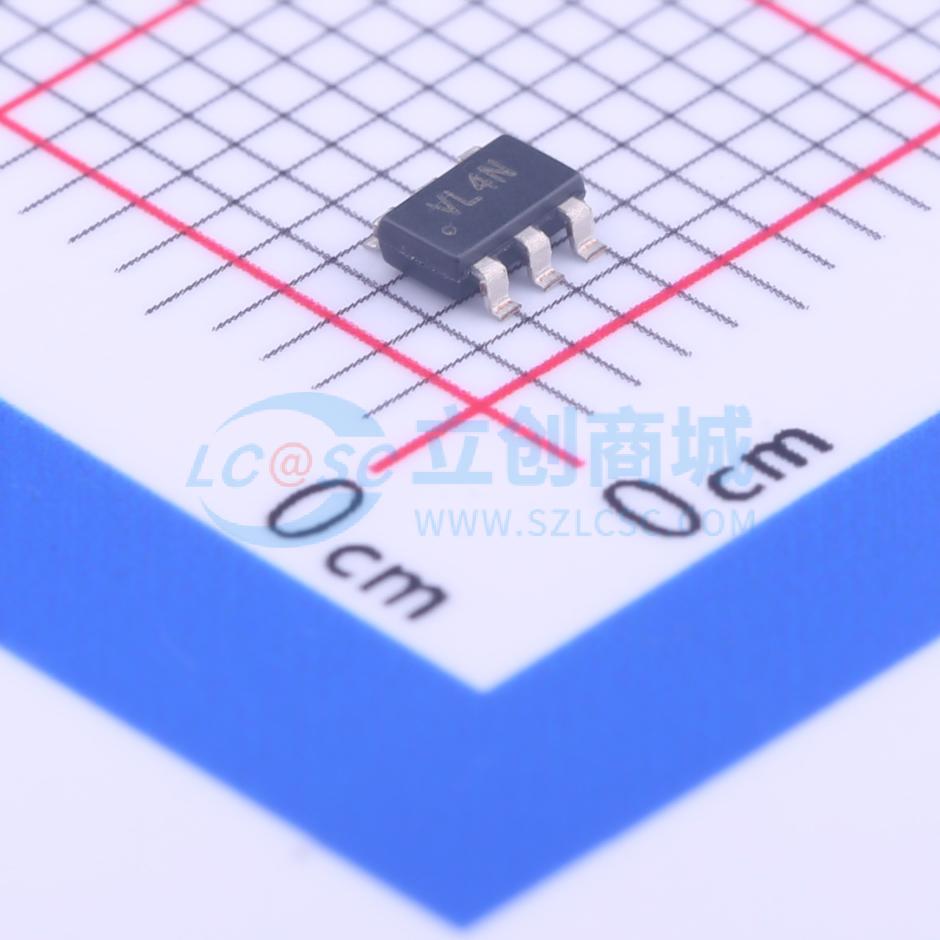

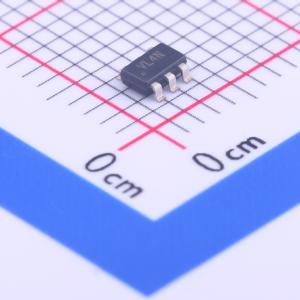

CAT4002ATD-GT3
停产 恒流LED驱动器，32级调光和Rset
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带 32 个调光级别和重置
- 品牌名称
- onsemi(安森美)
- 商品型号
- CAT4002ATD-GT3
- 商品编号
- C184641
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.4V~5.5V | |
| 开关频率 | - | |
| 通道数 | 2 | |
| 输出电流 | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 1% |
商品概述
CAT4002A和CAT4004A分别提供两个和四个匹配的低压差电流源来驱动LED。CAT400XA使用外部电阻RSET来设置LED通道中的电流。每个LED通道都包含一个独立的控制环路，允许设备在处理广泛的LED正向电压的同时仍能保持紧密的电流匹配。
EN/DIM逻辑输入支持设备启用和数字调光接口，用于以32级线性调光级别设置LED通道电流。
由于低压差（在20mA时为50mV）的电流沉，LED可以直接由锂离子电池供电。该设备有微型8焊盘UDFN 2mm x 2mm封装，最大高度为0.55mm，也有6引脚SC-70封装。
商品特性
- 2路和4路LED电流沉，匹配精度高
- 32级调光
- 低 压差 驱动器，在20mA时为50mV
- 无开关噪声
- 关机电流小于1μA
- 通过外部电阻设置LED电流
- 通过1线EZDim接口调光
- 热关断保护
- 6引脚SC-70封装和8焊盘UDFN 2mm x 2mm封装
- 这些器件不含铅、无卤素/无BFR，并符合RoHS标准
应用领域
- 液晶显示器背光
- 数码相机
- 手机
- 手持设备
