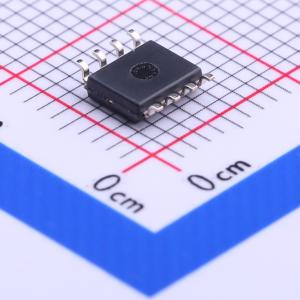

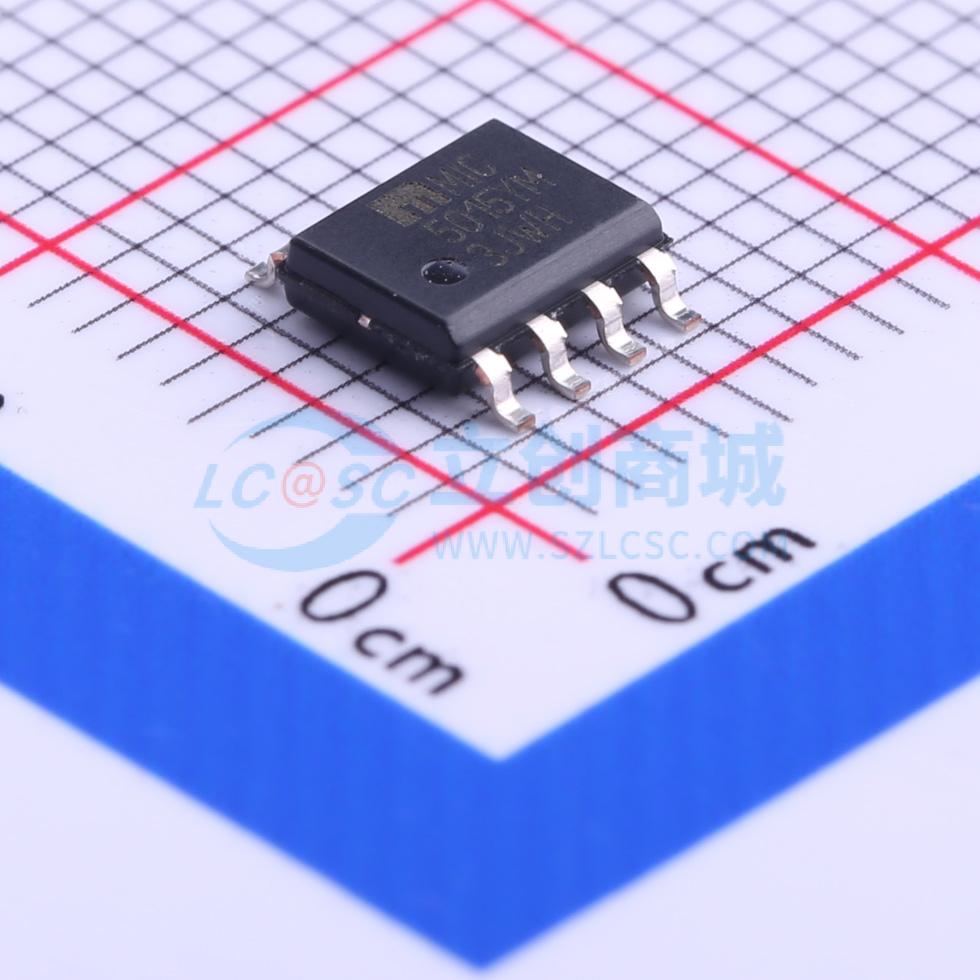

MIC5015YM
低成本高端或低端MOSFET驱动器
- 描述
- MIC5014和MIC5015 MOSFET驱动器专为用作高端或低端开关的N沟道增强型功率MOSFET的栅极控制而设计。MIC5014/5可无限期维持导通状态输出。MIC5014/5的工作电源电压范围为2.75V至30V
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC5015YM
- 商品编号
- C184031
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.75V~30V | |
| 上升时间(tr) | - | |
| 特性 | 过压保护(OVP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 静态电流(Iq) | 15uA |
商品特性
- 2.75V至30V工作电压范围
- 最大电源电流100μA(5V电源)
- 典型关断状态电流15μA
- 内部电荷泵
- TTL兼容输入
- 承受60V瞬态电压(负载突降)
- 反向电池保护至-20V
- 感性尖峰保护至-20V
- 35V过压关断
- 内部15V栅极保护
- 最少的外部元件
- 可在高端或低端配置中工作
- 控制输入下拉电流1μA
- 反相和同相版本
应用领域
-汽车电气负载控制-电池供电的计算机电源管理-灯具控制-加热器控制-电机控制-电源总线开关
