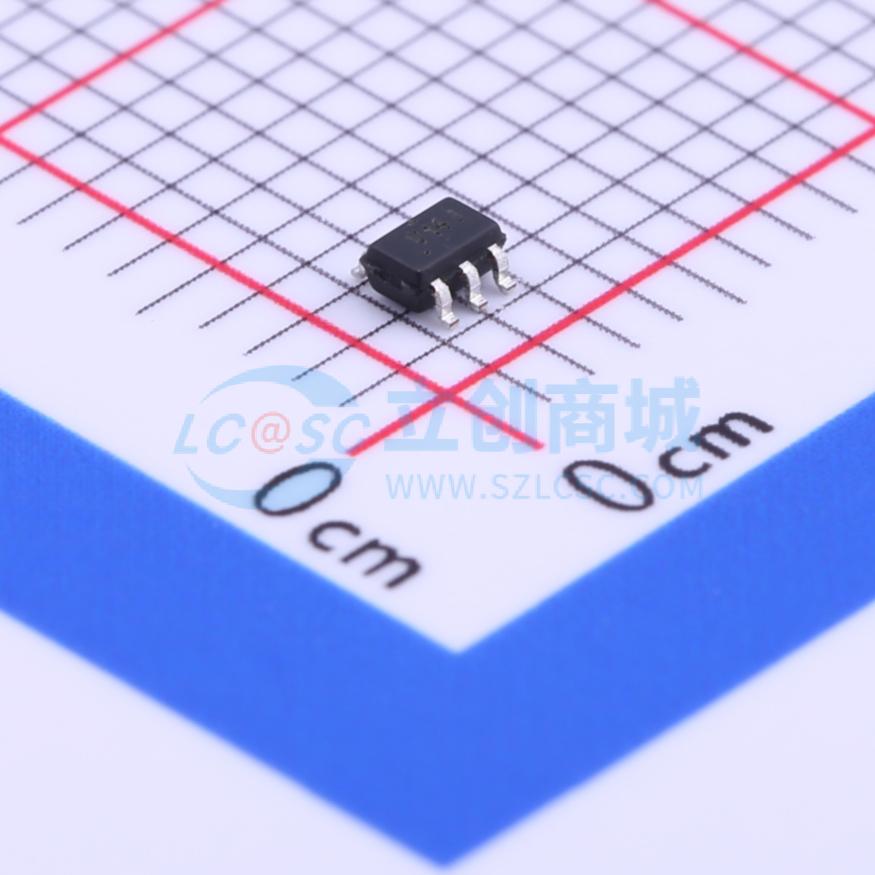

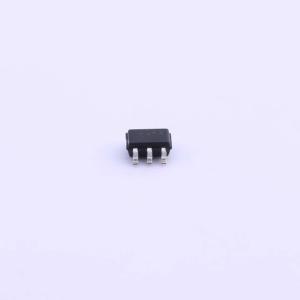

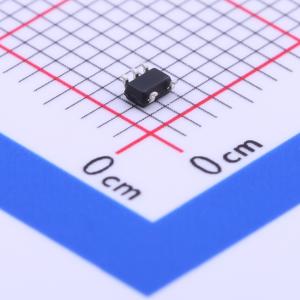

温馨提醒：图片仅供参考，商品以实物为准
NC7SV14P5X
单路施密特触发反相器
- 描述
- NC7SV14 是一款带施密特触发器的单逆变器，属于安森美半导体的 TinyLogic 超低功耗-A (ULP-A) 系列。ULP-A 适用于需要极高速、高驱动和低功耗的应用。此产品适用于较宽的低电压运行范围（0.9V 至 3.6V VCC）以及需要比 TinyLogic ULP 系列更多驱动和更高速度的应用，但仍然可提供最佳低功耗运行。NC7SV14 是专为优化功耗和速度而设计，采用先进的 CMOS 工艺，在保持 CMOS 低功耗的同时，实现了高速运行。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NC7SV14P5X
- 商品编号
- C184038
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 900mV~3.6V | |
| 静态电流(Iq) | 900nA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 700mV~2.2V | |
| 输入低电平(VIL) | 100mV~600mV | |
| 输出高电平(VOH) | 2.4V | |
| 低电平范围(VOL) | 400mV | |
| 传播延迟(tpd) | 3.3ns@3V,30pF | |
| 系列 | 7SV系列 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 是TinyLogic的超低功耗A (ULP - A)系列的单施密特触发器反相器
- 适用于需要极高速度、高驱动和低功耗的应用
- 设计用于宽低压工作范围（0.9V至3.6V VCC）
- 与TinyLogic ULP系列相比，适用于需要更多驱动和速度，但仍提供同类最佳低功耗运行的应用
- 专为优化功率和速度而设计
- 采用先进的CMOS技术制造，可实现高速运行，同时保持低CMOS功耗
