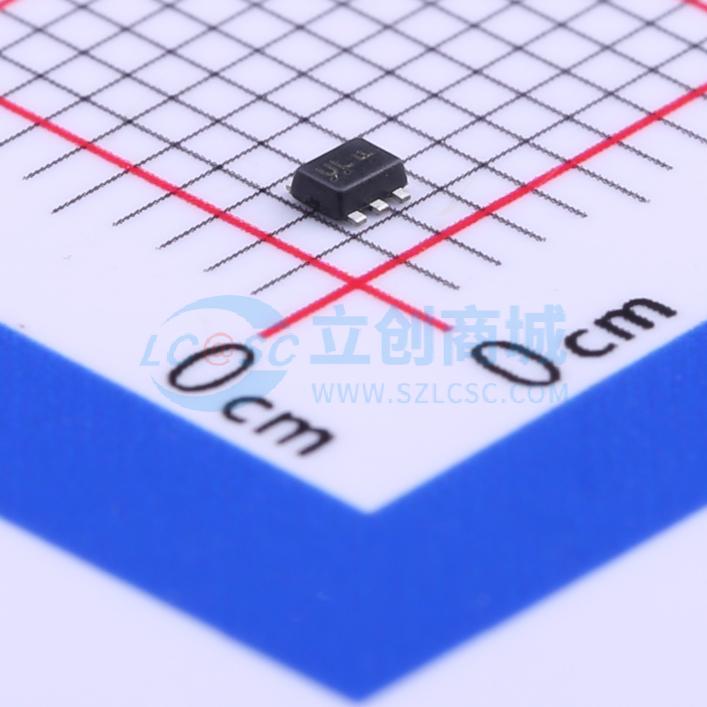

温馨提醒：图片仅供参考，商品以实物为准
NL17SV04XV5T2G
单路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- NL17SV04XV5T2G
- 商品编号
- C185507
- 商品封装
- SOT-553
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 900mV~3.6V | |
| 静态电流(Iq) | 900nA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.6V~2V | |
| 输入低电平(VIL) | 700mV~800mV | |
| 传播延迟(tpd) | 2.3ns@3V,30pF | |
| 系列 | 17SV系列 | |
| 工作温度 | -40℃~+85℃ |
商品概述
NL17SV04 是一种采用小尺寸封装的单反相器。该器件设计用于 VCC = 0.9 V 至 3.6 V 的工作电压。它在 3.3 V（典型值）下具有 1.5 ns 的 tPD，输入/输出可承受高达 3.6 V 的过电压，具备 IOFF 支持部分断电保护功能，并且能够在 3.3 V 下提供/吸收 24 mA 的电流。该反相器有 SOT-353、SOT-553、SOT-953、SC-74A 和 UDFN 封装可供选择。NLV 前缀用于汽车及其他需要独特场地和控制变更要求的应用，符合 AEC-Q100 标准并具备 PPAP 能力。这些器件不含铅、无卤素/无 BFR，并符合 RoHS 标准。
