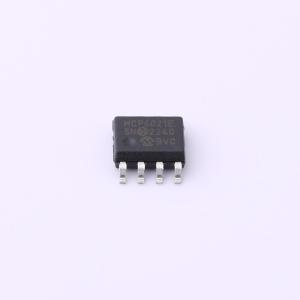

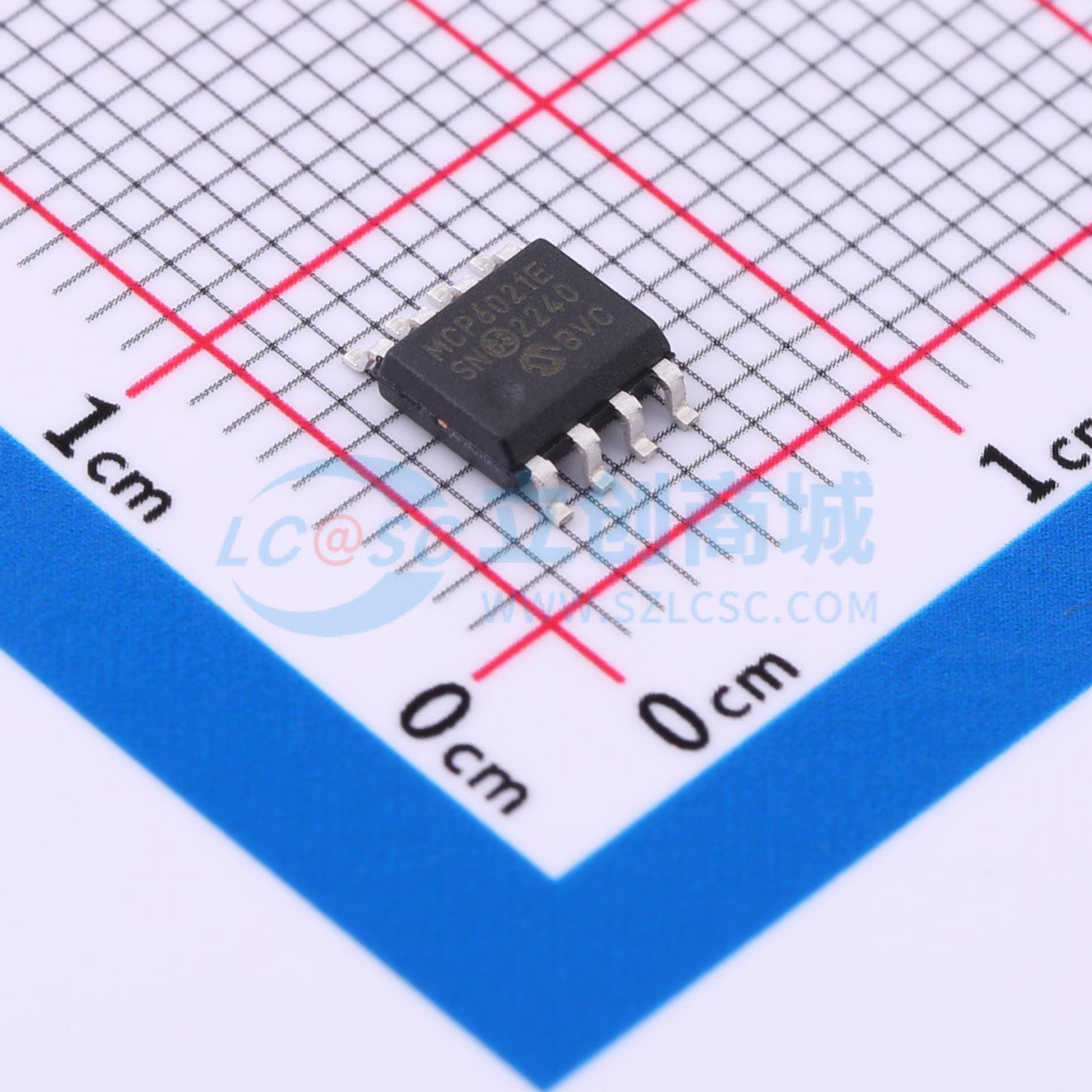

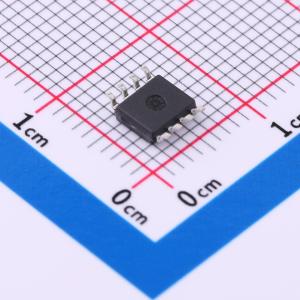

温馨提醒：图片仅供参考，商品以实物为准
MCP6021-E/SN
轨到轨输入/输出，10 MHz运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP6021、MCP6021R、MCP6022、MCP6023和MCP6024是具有高性能的轨到轨输入输出运算放大器。关键规格包括：宽带宽（10 MHz）、低噪声（8.7 nV/√Hz）、低输入失调电压和低失真（0.00053% 总谐波失真 + 噪声）。MCP6023还提供一个芯片选择引脚（CS），在器件不使用时可节省功耗
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6021-E/SN
- 商品编号
- C185529
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 3.5uV/℃ | |
| 压摆率(SR) | 7V/us | |
| 输入偏置电流(Ib) | 30pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 8.7nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.5V~5.5V |
