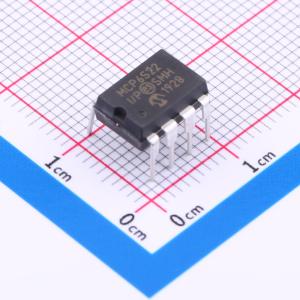

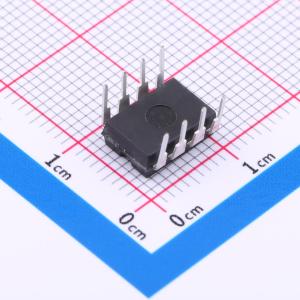

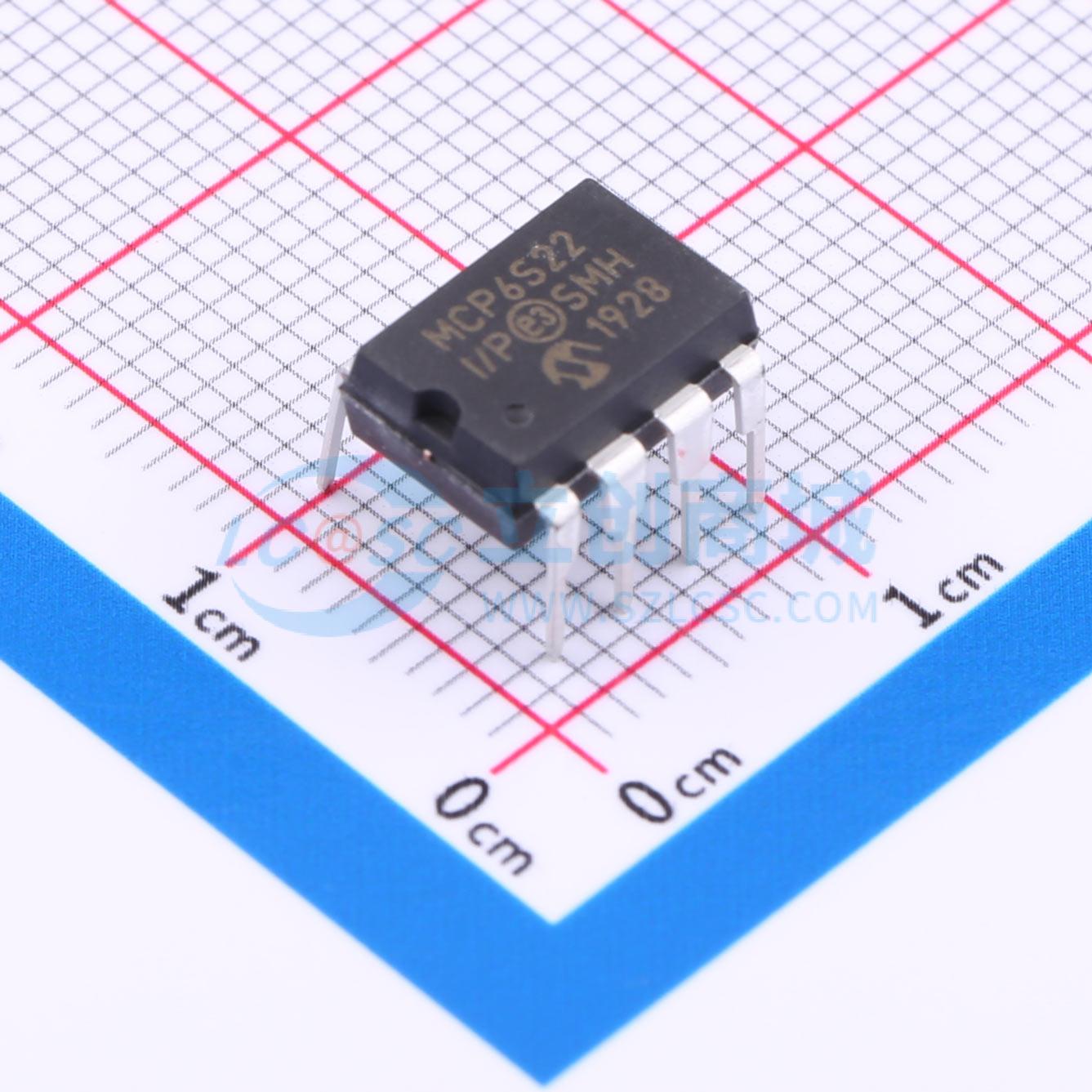

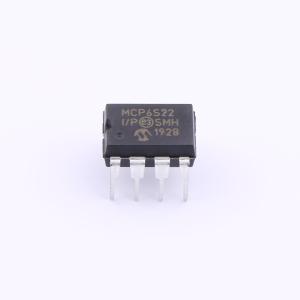

MCP6S22-I/P

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 可配置为 +1 V/V 至 +32 V/V 的增益，输入多路复用器可通过 SPI 端口选择多达八个通道之一。串行接口还可以使放大器进入关断状态以节省功耗。针对高速、低失调电压和单电源工作进行了优化，具有轨到轨输入和输出能力。这些规格支持需要灵活性能或多个输入的单电源应用。所有部件在 -40°C 至 +85°C 的温度范围内都有完整的规格。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP6S22-I/P
商品编号: C185545
商品封装: DIP-8
包装方式: 管装
商品毛重: 2.32克(g)

商品参数

商品概述

Microchip Technology Inc. 的 MCP6S21/2/6/8 是模拟可编程增益放大器（PGA）。它们可以配置为从+1 V/V到+32 V/V的增益，输入多路复用器可以通过SPI端口选择最多八个通道之一。串行接口还可以将PGA置于关断模式以节省功耗。这些PGA针对高速、低失调电压和单电源工作进行了优化，并具有轨到轨输入和输出能力。这些规格支持需要灵活性能或多个输入的单电源应用。

单通道MCP6S21和双通道MCP6S22提供8引脚PDIP、SOIC和MSOP封装。六通道MCP6S26提供14引脚PDIP、SOIC和TSSOP封装。八通道MCP6S28提供16引脚PDIP和SOIC封装。所有部件在-40℃至+85℃范围内完全指定。

商品特性

多路复用输入：1、2、6 或 8 通道
8 种增益选择：+1、+2、+4、+5、+8、+10、+16 或 +32 V/V
串行外设接口 (SPI)
轨到轨输入和输出
低增益误差：±1
低偏移：±275 μV（最大值）
高带宽：2 至 12 MHz（典型值）
低噪声：10 nV/√Hz @ 10 kHz（典型值）
低电源电流：1.0 mA（典型值）
单电源：2.5 V 至 5.5 V

应用领域

模数转换器驱动程序
多路复用模拟应用
数据采集
工业仪表
测试设备
医疗仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	可编程/可变增益放大器(PGA/VGA)
	放大器类型	PGA
	通道数	双路
	带宽(-3db)	12MHz
	压摆率(SR)	4V/us

	属性	参数值
	轨到轨	轨到轨输入,轨到轨输出
	输出电流	30mA
	工作电流	1mA
	工作温度	-40℃~+85℃
