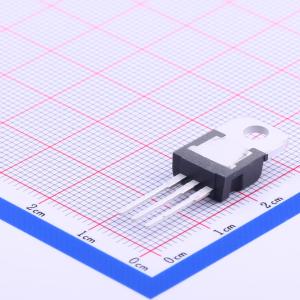

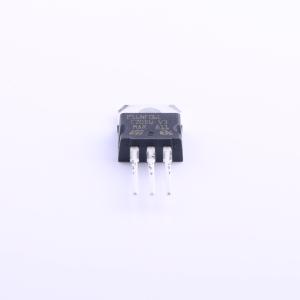

温馨提醒：图片仅供参考，商品以实物为准
STP16NF06L
停产 1个N沟道 耐压:60V 电流:16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N 沟道
- 品牌名称
- ST(意法半导体)
- 商品型号
- STP16NF06L
- 商品编号
- C183636
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 16A | |
| 导通电阻(RDS(on)) | 100mΩ@5V,8A | |
| 耗散功率(Pd) | 45W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@5V | |
| 输入电容(Ciss) | 345pF | |
| 反向传输电容(Crss) | 29pF | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 72pF |
商品概述
这款功率MOSFET是基于独特的“单特征尺寸™”条形工艺的最新研发成果。由此制成的晶体管具有极高的封装密度，可实现低导通电阻、稳健的雪崩特性，且关键对齐步骤较少，因此具备出色的制造再现性。
商品特性
- 典型RDS(on) = 0.07 Ω
- 卓越的dv/dt能力
- 100°C时栅极电荷低
- 低阈值驱动
应用领域
- 电机控制、音频放大器
- 大电流、高速开关
- 螺线管和继电器驱动器
- DC-DC和DC-AC转换器
- 汽车环境
