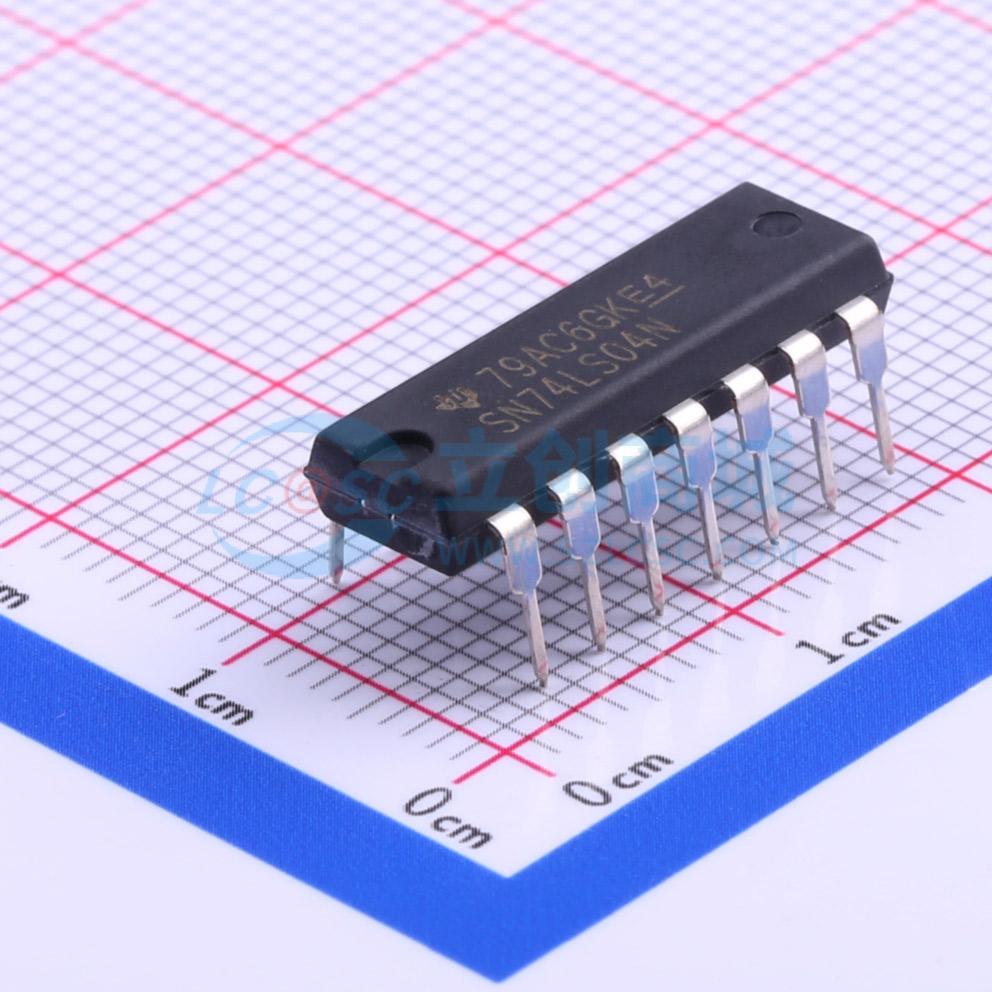

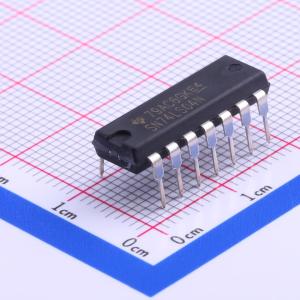

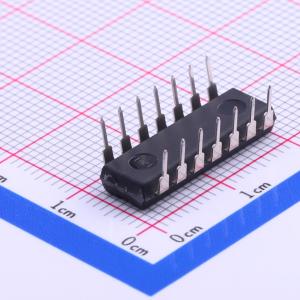

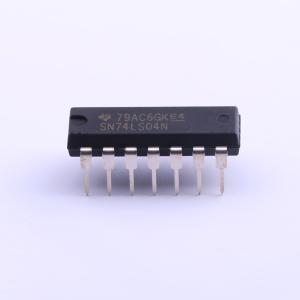

SN74LS04N
六反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS04 6 通道、4.75V 至 5.25V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS04N
- 商品编号
- C183657
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 1.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 通道数 | 6 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.7V~3.4V | |
| 输出低电平(VOL) | 500mV | |
| 传播延迟(tpd) | 15ns@5V,15pF | |
| 系列 | 74LS | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | - |
商品概述
该器件包含六个独立反相器，提供多种型号与封装可选，现有型号包括SN5404、SN54LS04、SN54S04、SN7404、SN74S04、SN74LS04，可用封装包括J、W、D、N、NS、DB、FK，标识为NC的引脚无内部连接。
商品特性
- 电源电压最大额定值VCC为7V
- 输入电压最大额定值：'04、'S04型号最高为5.5V，LS04型号最高为7V
- 储存温度范围为-65℃至150℃
- 不同封装热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W
- 所有未使用输入端必须接VCC或GND，才可保证器件正常工作
- 典型参数测量条件为VCC=5V，TA=25℃
- 同一时间仅允许一个输出端短路，短路持续时间不得超过1秒
- 不同系列器件对应不同的参数测量规范，包含对应的负载电路与电压波形要求
