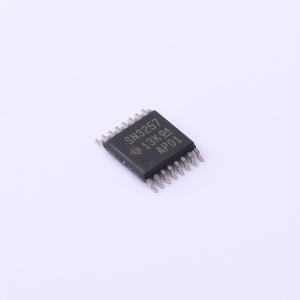

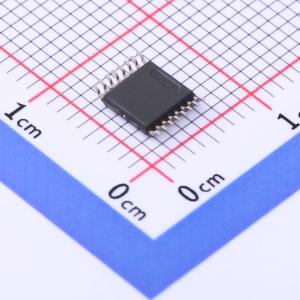

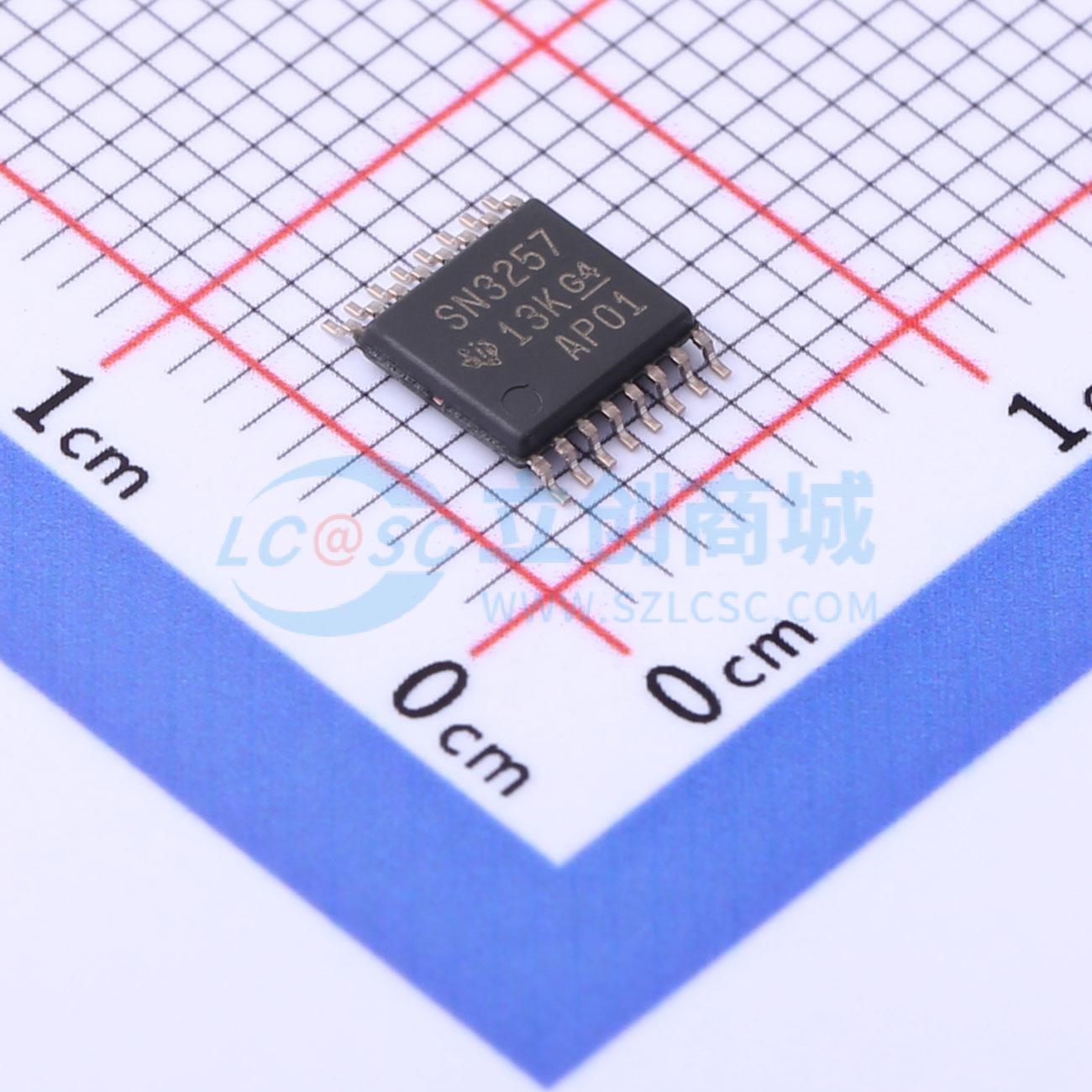

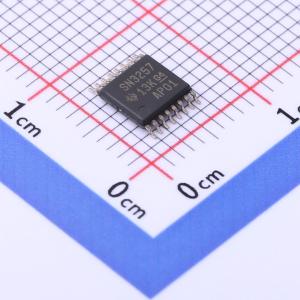

SN3257QPWRQ1

SN3257-Q1具有1.8V逻辑电平的汽车类5V低传播延迟、2:1(SPDT) 4通道开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN3257-Q1是一款汽车级CMOS开关，支持高速信号，具有低传播延迟。它提供4个通道的2:1(SPDT)开关配置，适合SPI和I2S等协议。
品牌名称: TI(德州仪器)
商品型号: SN3257QPWRQ1
商品编号: C1858301
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

SN3257-Q1 是一款汽车级互补金属氧化物半导体(CMOS) 开关，支持高速信号，具有低传播延迟。SN3257-Q1 提供具有 4 个通道的 2:1 (SPDT) 开关配置，非常适合 SPI 和 I2S 等各通道协议。此器件可在源极（SxA、SxB）和漏极 (Dx) 引脚上支持双向模拟和数字信号，并且能够传递高于电源电压（最高 VDD x 2）的信号，最大输入和输出电压为 5.5V。 SN3257-Q1 具有一个低电平有效 EN 引脚，用于同时启用和禁用所有通道。当 EN 引脚为低电平时，会根据 SEL 引脚的状态选择两个开关路径之一。 SN3257-Q1 的信号路径上高达 3.6V 的关断保护功能可在移除电源电压 (VDD = 0V) 时提供隔离。如果没有该保护功能，开关可通过内部 ESD 二极管为电源轨进行反向供电，从而对系统造成潜在损坏。失效防护逻辑电路允许在施加电源引脚上的电压之前，先施加逻辑控制引脚上的电压，从而保护器件免受潜在的损害。两个逻辑控制输入都具有兼容 1.8V 逻辑的阈值，可确保 TTL 和 CMOS 逻辑兼容性。逻辑引脚上带有集成下拉电阻器，无需外部组件，可减小系统尺寸、降低系统成本。

商品特性

提供功能安全可帮助进行功能安全系统设计的文档
符合面向汽车应用的 AEC - Q100 标准
温度等级 1: - 40°C 至 + 125°C，TA
宽电源电压范围：1.5V 至 5.5V
低传播延迟：78 ps
低导通电阻：5Ω
高带宽：2 GHz
双向信号路径
支持超出电源的输入电压
兼容 1.8V 逻辑电平
逻辑引脚上带有集成下拉电阻器
失效防护逻辑
高达 3.6V 信号的断电保护

应用领域

SPI 多路复用
I2S 多路复用
eSIM 多路复用
eMMC 多路复用
闪存存储器共享
电池管理系统 (BMS)
远程信息处理控制单元 (TCU)
智能远程信息处理网关
后座娱乐系统
数字驾驶舱处理单元
汽车音响主机
汽车导航
ADAS 域控制器
环视系统 ECU
车载充电器 (OBC) 和无线充电器

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	4
	工作电压	1.5V~5.5V
	导通时间(ton)	35us
	导通电阻(Ron)	2Ω

	属性	参数值
	关闭时间(toff)	95ns
	工作温度	-40℃~+125℃
	导通电容(Con)	8pF
	带宽	2GHz
	传播延迟(tpd)	95ps
