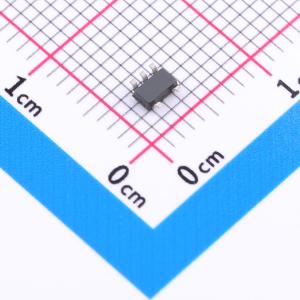

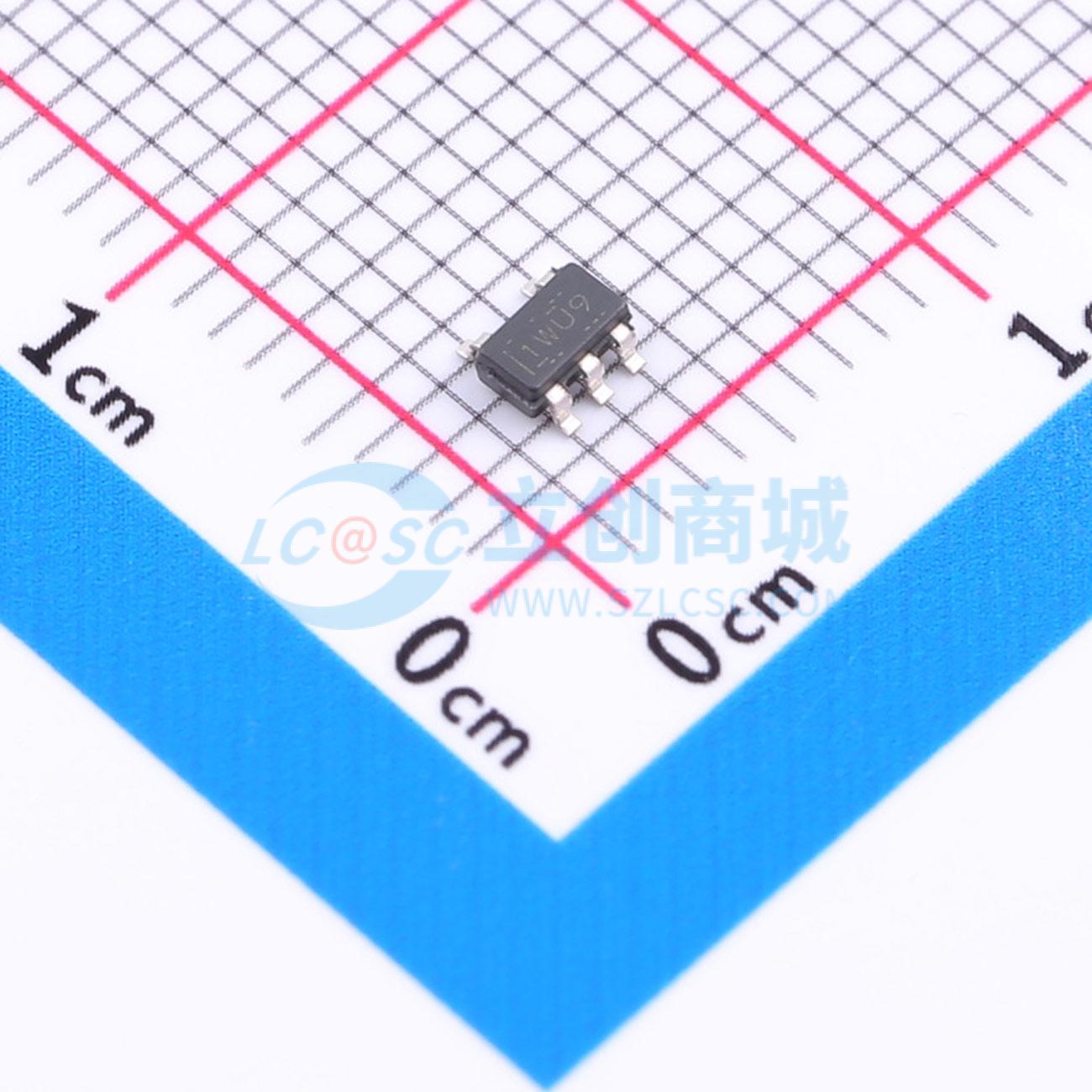

TLV2401QDBVRQ1

具备反接电池保护功能的超低功耗、16V、轨到轨输入输出运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV2401-Q1 汽车级、单通道、16V、5.5kHz 运算放大器
品牌名称: TI(德州仪器)
商品型号: TLV2401QDBVRQ1
商品编号: C1858313
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	16V
	轨到轨	轨到轨输入
	增益带宽积(GBP)	5.5kHz
	输入失调电压(Vos)	390uV
	输入失调电压温漂(Vos TC)	3uV/℃
	压摆率(SR)	2.5V/ms
	输入偏置电流(Ib)	100pA

	属性	参数值
	输入失调电流(Ios)	25pA
	噪声密度(eN)	800nV/√Hz@10Hz
	共模抑制比(CMRR)	120dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	880nA
	输出电流	200uA
	工作温度	-40℃~+125℃
	单电源	2.5V~16V
	双电源(Vee~Vcc)	-8V~-1.25V；1.25V~8V

商品概述

TLV240x-Q1（TLV2401-Q1和TLV2402-Q1）是一系列高压（16 V）微功耗运算放大器（运放）。TLV240x-Q1的静态电流极低，仅为880 nA（典型值），非常适合电池供电或“始终开启”的应用，如电动汽车监测和保护应用。反向电池保护功能可防止因电池安装不当导致的过流状况损坏放大器。在恶劣环境下，输入电压可高于正电源轨5 V而不会损坏器件。低电源电流与极低的输入偏置电流相结合，使其能够与兆欧级电阻配合使用，非常适合便携式、长使用寿命的应用。其典型失调电压低至390 μV，共模抑制比（CMRR）为120 dB，在2.7 V时最小开环增益为130 V/mV，确保了直流精度。电源电压范围为2.5 V至16 V，电气特性在2.7 V、5 V和15 V下进行了规定。2.5 V的工作电压使其与锂离子电池供电系统以及包括德州仪器（TI）的MSP430和MSP432在内的许多微功耗微控制器兼容。单通道TLV2401-Q1采用5引脚SOT-23封装，双通道TLV2402-Q1采用8引脚VSSOP封装。两种封装均在-40℃至125℃的温度范围内进行了全面规定。

商品特性

通过AEC-Q100汽车应用认证
器件温度等级1：环境温度（TA）范围为-40℃至125℃
微功耗运行：每通道880 nA
输入共模范围超出电源轨：–0.1 V至VCC + 5 V
高达18 V的反向电池保护
轨到轨输入或输出
增益带宽积：5.5 kHz
宽电源电压范围：2.5 V至16 V
行业标准封装
5引脚SOT-23（TLV2401-Q1），8引脚MSOP（TLV2402-Q1）

应用领域

混合动力、电动和动力总成系统
DC/DC转换器
车载充电器（OBC）和无线充电器
燃料电池和汽油发动机
逆变器和电机控制
远程信息处理控制单元
