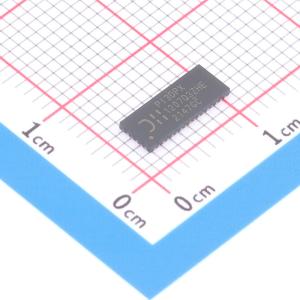

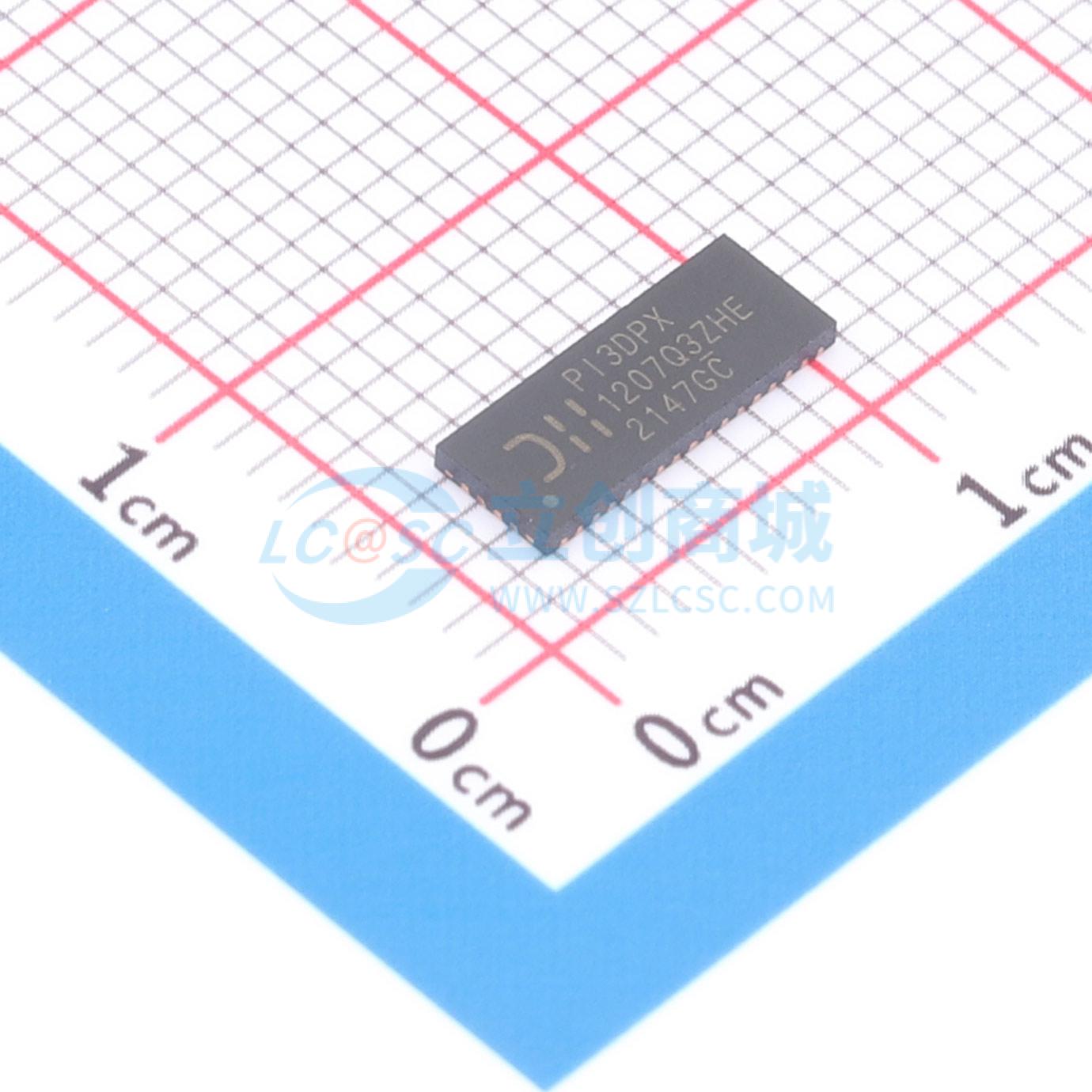

PI3DPX1207Q3ZHEX

PI3DPX1207Q是一款USB Type-C DP-Alt模式线性再驱动器，支持DP1.4和USB3.2规范，数据速率高达10Gbps，符合AEC-Q100 3级标准。它可以通过I2C或引脚控制设置进行配置，以在4通道DisplayPort模式、1端口USB3.1 Gen2和2通道DisplayPort模式、1端口USB3.1 Gen2模式或2端口USB3.2模式下运行。集成的AUX开关为边带信号提供翻转功能。DisplayPort D3掉电功能可以通过I2C设置激活，也可以在引脚控制模式下通过内置的AUX监听器激活。 通过I2C控制设置，可以轻松调整DP1.4和USB3.1 Gen2差分信号的均衡、输出摆幅和增益值。它可以通过减少符号间干扰抖动，优化DP/USB 10Gbps信号在各种物理介质上的性能。 无阻塞线性再驱动器可提供更好的附加抖动性能。线性均衡不会阻塞接收器DFE的自适应通道控制，支持DisplayPort透明LT（链路训练），且不依赖DP-Aux通道监听器。

• Type-C DP/USB模式选择：仅DP、仅USB、DP/USB或USB3.2模式
• 无延迟USB读写传输速率和DisplayPort再驱动器链路训练，用于可变视频帧率控制
• 符合DP1.4（8.1 Gbps）和USB3.1 Gen 2（10 Gbps）标准
• 原生支持使用无阻塞、无延迟线性再驱动器的透明DisplayPort链路训练
• 为DisplayPort和USB模式独立控制EQ/增益/摆幅信号输出
• 通过I2C或引脚控制设置进行Type-C插拔和AUX翻转控制
• 仅支持从I2C。I2C速度高达1MHz
• USB和DP自动节能操作
• 单电源供电：3.3V
• 支持AEC-Q 100 3级（-40℃至+85℃）
• 完全无铅且完全符合RoHS标准
• 无卤素和锑。“绿色”器件

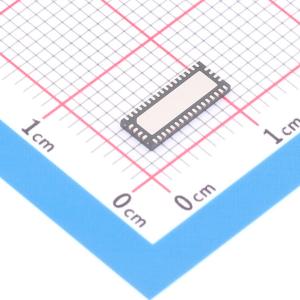

• 封装（无铅且环保）：42引脚，TQFN（3.5mm x 9mm）

• 汽车信息娱乐系统
