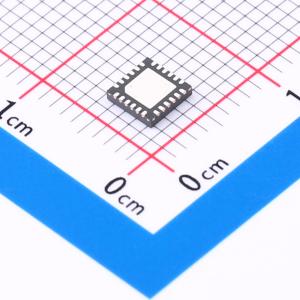

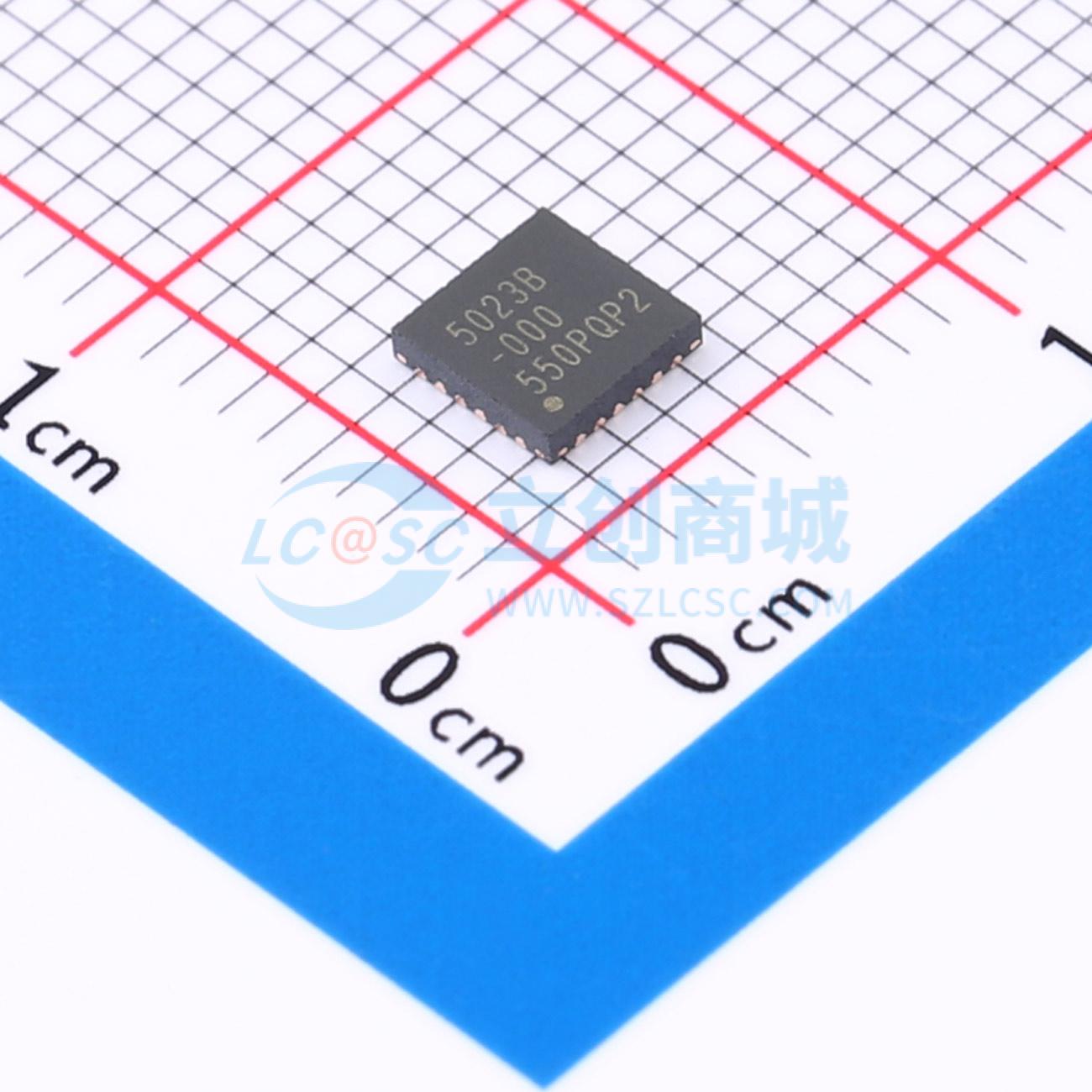

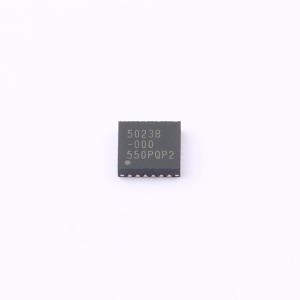

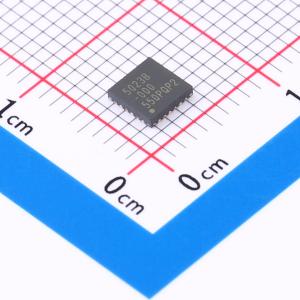

5P35023B-000NLGI8

5P35023 是一款 VersaClock 可编程时钟发生器，专为低功耗、消费类和高性能 PCI Express 应用而设计。5P35023 器件采用三 PLL 架构设计，每个 PLL 均可单独编程，最多可提供六种独特的频率输出。 5P35023 具备内置的独特特性，如主动节能 (PPS)、性能 - 功耗平衡 (PPB)、过冲抑制技术 (ORT) 和极低功耗 DCO。内部 OTP 存储器允许用户将配置存储在器件中。上电后，当选择 I2C 模式时，用户可通过 I2C 接口更改器件寄存器设置。 该器件具有可编程的 VCO 和 PLL 源选择功能，允许用户根据应用需求进行功耗 - 性能优化。它还支持三个单端输出和两对差分输出，支持 LVCMOS、LVPECL、LVDS 和 LP - HCSL。支持低功耗 32.768kHz 时钟，系统 RTC 参考时钟的电流消耗仅小于 2μA。

• 可将 OE 引脚功能配置为 OE、PD#、PPS 或 DFC 控制功能
• 可配置 PLL 带宽；将抖动峰值降至最低
• PPS：主动节能特性可在终端设备掉电模式下节省功耗
• PPB：性能 - 功耗平衡特性可根据所需性能实现最低功耗
• DFC：动态频率控制特性允许用户在最多 4 种不同频率之间进行平滑动态切换
• 两个 PLL 支持独立的扩频时钟，以降低系统 EMI
• 将用户配置存储到 OTP 存储器中
• I2C 接口
• 提供汽车级 2（-40℃ 至 +105℃）或工业级（-40℃ 至 +85℃）温度范围的产品
• 2 个差分输出，可配置为 LP - HSCL、LVDS、LVPECL、LVCMOS 输出对。1MHz - 500MHz（LVCMOS 模式下为 160MHz）
• 3 个 LVCMOS 输出：1MHz - 160MHz
• 最多 8 个 LVCMOS 输出，包括 REF + 3 个单端输出 + 2 个差分输出（作为 LVCMOS）
• 所有单端输出 SE1 - SE3 均支持低功耗 32.768kHz 时钟

• PCIe Gen1 - 3 时钟发生器
• 消费类应用中的晶体替代方案
• 智能设备、手持计算和消费类应用
• 汽车应用（信息娱乐、仪表盘、摄像头/视觉、计算、网络）
