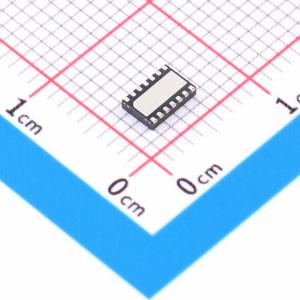

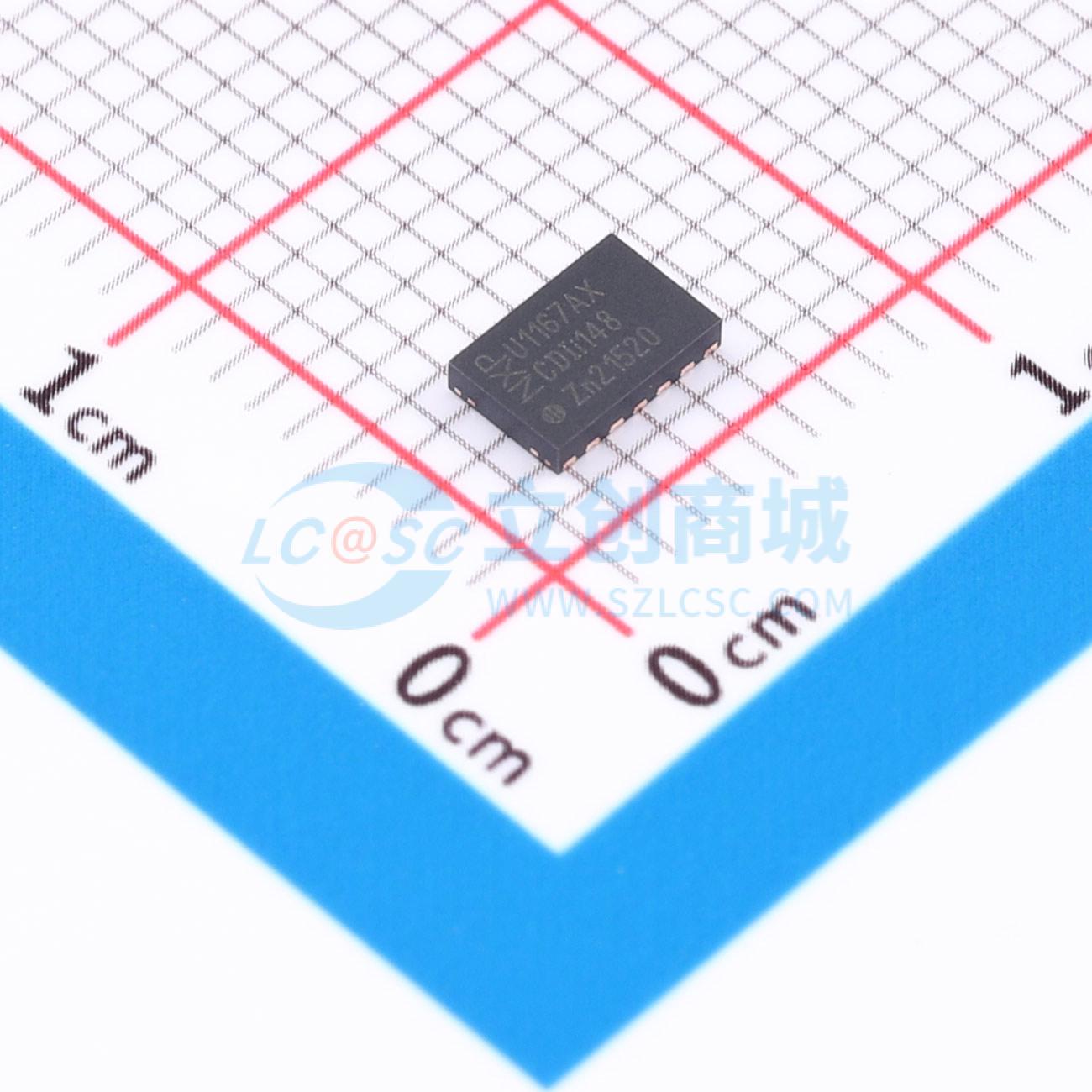

UJA1167ATK/X/0Z

UJA1167A是一款小型高速CAN系统基础芯片（SBC），包含一个符合ISO 11898 - 2:2016和SAE J2284 - 1至SAE J2284 - 5标准的高速CAN收发器，以及一个为微控制器集成的5 V/100 mA电源。它还具备看门狗和串行外设接口（SPI）。UJA1167A可在极低电流的待机和睡眠模式下运行，具备总线和本地唤醒功能，并支持符合ISO 11898 - 2:2016标准的自主CAN偏置。在睡眠模式下，微控制器电源会关闭。 UJA1167ATK型号包含一个与电池相关的高压输出（INH），用于控制外部电压调节器，而UJA1167ATK/X则配备了一个5 V传感器电源（VEXT）。 这种设计可实现CAN FD快速阶段高达5 Mbit/s数据速率的可靠通信。 许多配置设置存储在非易失性存储器中，使SBC能够适应特定应用。这使得可以配置UJA1167A的上电行为，以满足不同应用的需求。

• 符合ISO 11898 - 2:2016和SAE J2284 - 1至SAE J2284 - 5标准的高速CAN收发器
• 与UJA116x产品系列硬件和软件兼容，且EMC性能有所提升。环路延迟对称时序可实现CAN FD快速阶段高达5 Mbit/s数据速率的可靠通信
• 符合ISO 11898 - 6标准的自主总线偏置
• 完全集成的5 V/100 mA低压差电压调节器，用于5 V微控制器电源（V1）
• 当BAT引脚断电时，总线连接真正浮空
• 根据人体模型（HBM），CAN总线引脚具备±8 kV静电放电（ESD）保护
• 根据IEC TS 62228标准，CAN总线引脚、传感器电源输出VEXT以及BAT和WAKE引脚具备±6 kV ESD保护
• CAN总线引脚具备±58 V短路保护
• 电池和CAN总线引脚根据ISO 7637 - 3标准，可防止汽车瞬态干扰
• 待机和睡眠模式下静态电流极低，且具备完整唤醒功能
• 无铅HVSON14封装，尺寸为3.0 mm×4.5 mm，自动光学检测（AOI）能力有所提升，热阻低
• 环保产品（无卤且符合有害物质限制（RoHS）标准）
• 标称输出5 V；精度±2 %
• 输出电流能力100 mA
• 超过150 mA时具备限流功能
• 导通电阻最大5 Ω
• 支持微控制器RAM在电池电压低至2 V时保持数据
• 欠压复位，检测阈值可选：输出电压的60 %、70 %、80 %或90 %
• 使用4.7 μF陶瓷输出电容时，瞬态响应出色
• V1引脚具备接地短路/过载保护
• 睡眠模式下关闭
• 待机模式供电电流极低；V1电压保持激活，为微控制器供电
• 睡眠模式供电电流极低，V1电压关闭
• 通过标准CAN唤醒模式实现远程唤醒功能
• 通过WAKE引脚实现本地唤醒
• 唤醒源识别
• 可禁用本地和/或远程唤醒功能以降低电流消耗
• 用于控制外部电压的高压输出（INH）（UJA1167ATK）
• 通过串行外设接口（SPI）进行模式控制
• 过温警告和关断功能
• 具备独立时钟源的看门狗
• 看门狗可在窗口、超时和自主模式下运行
• 看门狗超时模式下可选循环唤醒功能
• 捕获唤醒事件时，看门狗自动重新启用
• 看门狗周期可在8 ms至4 s之间选择
• 支持通过CAN总线进行远程闪存编程
• 用于配置、控制和诊断的16位、24位和32位SPI
• 双向复位引脚，上电复位时间可变，支持多种微控制器
• 通过非易失性存储器配置选定功能
• 标称输出5 V；精度±2 %
• 输出电流能力30 mA
• 超过30 mA时具备限流功能
• 使用4.7 μF陶瓷输出负载电容时，瞬态响应出色
• 具备接地和电池短路保护
• 根据IEC TS 62228标准，ESD抗扰度高达±6 kV
• 可承受低至 - 18 V的负电压
