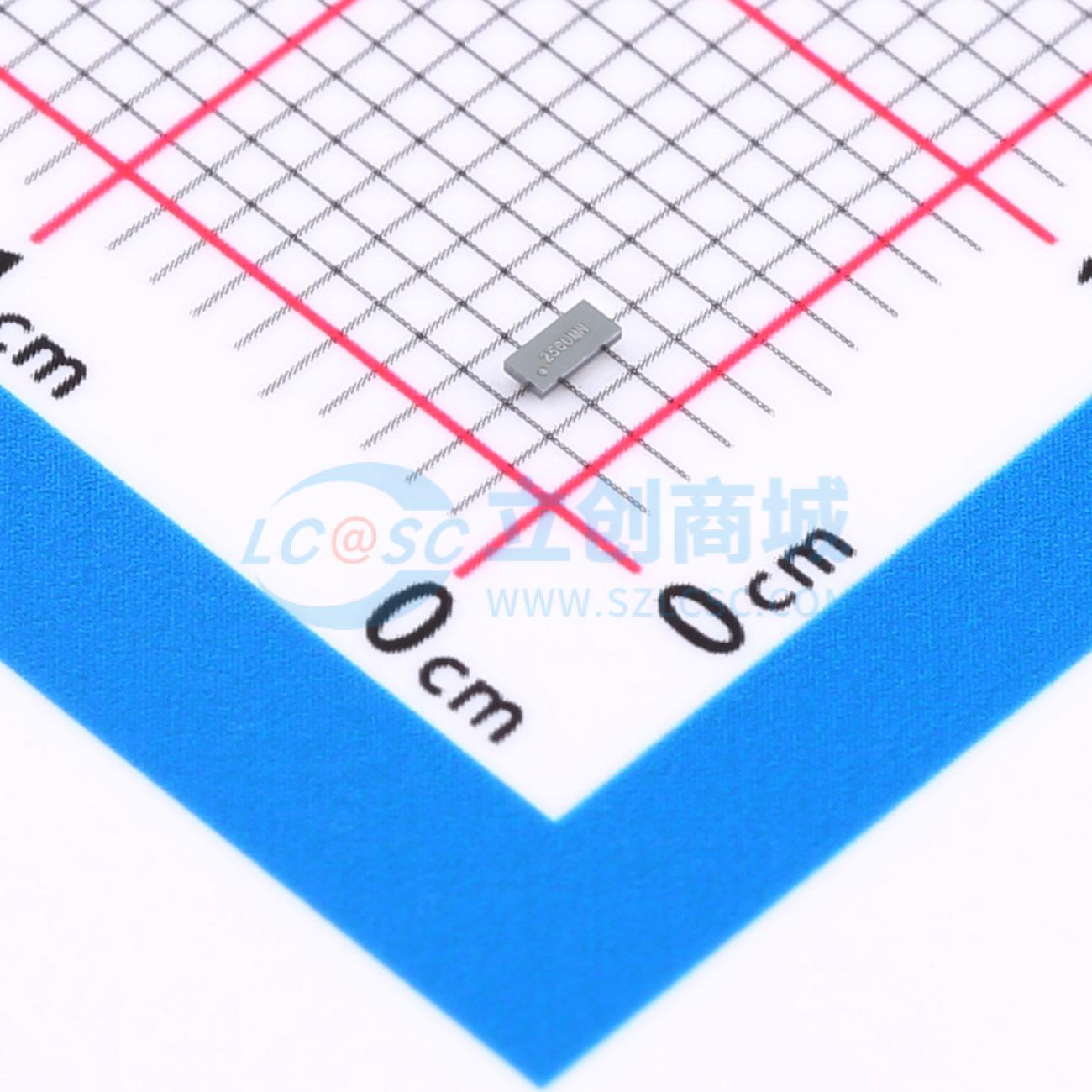

温馨提醒：图片仅供参考，商品以实物为准

SN74AUC2G125YZPR

双路三态输出总线缓冲门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUC2G125 具有三态输出的 2 通道、0.8V 至 2.7V 高速缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AUC2G125YZPR
商品编号: C1857480
商品封装: DSBGA-8(1.9x1.9)
包装方式: 编带
商品毛重: 0.27克(g)

商品参数

商品概述

SN74AUC2G125是一款双总线缓冲门，带有三态输出的双线路驱动器，当关联的输出使能输入为高电平时，输出被禁用。该器件完全适用于采用Ioff的部分掉电应用，Ioff电路可禁用输出，防止器件断电时产生有害的回流电流。该器件电源电压工作范围为0.8V~2.7V，专门针对1.65V~1.95V电源电压工作设计。为确保上电或断电过程中保持高阻状态，输出使能引脚需要通过上拉电阻连接到电源电压，电阻的最小值由驱动器的灌流能力决定，提供多种封装可选。

商品特性

提供NanoFree封装，该封装将芯片裸片直接作为封装
针对1.8V工作优化，支持3.6V I/O容限，可支持混合模式信号工作
Ioff支持部分掉电模式运行
支持低于1V电压工作
1.8V供电下最大传播延迟tpd为1.8ns
低功耗，1.8V供电下电流为10μA
1.8V供电下输出驱动能力为±8mA
闩锁性能超过100mA，符合JESD 78 II类规范
ESD防护性能符合JESD 22规范，其中人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
所有未使用的输入端必须接至电源电压或地，以保证器件正常工作

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	0.8V~2.7V
	元件数	2
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	9mA
	拉电流(IOH)	9mA
	系列	74AUC
	工作温度	-40℃~+85℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	1.8ns@1.8V,15pF
	功能特性	掉电隔离；输出使能
