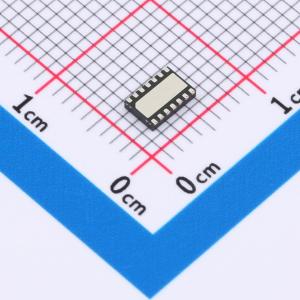

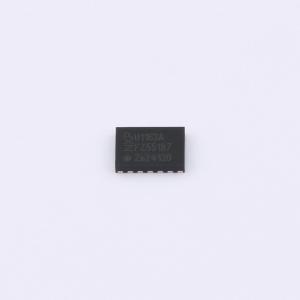

温馨提醒：图片仅供参考，商品以实物为准

UJA1163ATK/0Z

迷你高速CAN系统基础芯片，带待机模式

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UJA1163A是一款迷你高速CAN系统基础芯片(SBC)，包含符合ISO 11898-2:2016和SAE J2284-1至SAE J2284-5标准的高速CAN收发器，并集成一个用于微控制器的5V/100mA电源。该芯片可在非常低电流的待机模式下工作，具有总线唤醒功能，并支持符合ISO 11898-6标准的自主CAN偏置。
品牌名称: NXP(恩智浦)
商品型号: UJA1163ATK/0Z
商品编号: C1857464
商品封装: HVSON-14-EP(3x4.5)
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

UJA1163A是一款小型高速CAN系统基础芯片（SBC），包含一个符合ISO 11898 - 2:2016和SAE J2284 - 1至SAE J2284 - 5标准的高速CAN收发器，以及一个为微控制器集成的5 V/100 mA电源。UJA1163A可在具有总线唤醒功能的极低电流待机模式下运行，并支持符合ISO 11898 - 6标准的自主CAN偏置。这种设计可实现CAN FD快速阶段高达5 Mbit/s数据速率的可靠通信。

商品特性

符合ISO 11898 - 2:2016和SAE J2284 - 1至SAE J2284 - 5标准的高速CAN收发器
与UJA116x产品系列硬件和软件兼容，且电磁兼容性（EMC）性能有所提升。环路延迟对称时序可实现CAN FD快速阶段高达5 Mbit/s数据速率的可靠通信
符合ISO 11898 - 6标准的自主总线偏置
为5 V微控制器电源（V1）提供完全集成的5 V/100 mA低压差稳压器
当BAT引脚断电时，总线连接真正浮空
根据人体模型（HBM），CAN总线引脚具有±8 kV静电放电（ESD）保护
根据IEC TS 62228标准，CAN总线引脚和BAT引脚具有±6 kV ESD保护
CAN总线引脚具备±58 V短路保护，电池和CAN总线引脚根据ISO 7637 - 3标准可防止汽车瞬态干扰
待机模式下静态电流极低，且具备完整唤醒功能
无铅HVSON14封装，尺寸为3.0 mmx4.5 mm，自动光学检测（AOI）能力有所提升，热阻低
环保产品（无卤且符合有害物质限制（RoHS）标准）
标称输出5 V；精度±2 %
输出电流能力100 mA
超过150 mA时进行限流
导通电阻最大5 Ω
支持微控制器RAM在电池电压低至2 V时保持数据
欠压复位点为标称值的90 %
使用4.7 μF陶瓷输出电容时，瞬态响应出色
V1引脚具备接地短路/过载保护
待机模式下电源电流极低；V1电压保持激活，以维持对微控制器的供电
通过标准CAN唤醒模式实现远程唤醒功能
通过STBN引脚进行模式控制
过温关断
双向复位引脚

优惠活动

9.9折

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	CAN收发器
	类型	CAN收发器
	数据速率	5Mbps
	工作电压	4.9V~5.1V

	属性	参数值
	工作电流	67mA
	工作温度	-40℃~+150℃
	静态电流	91uA
