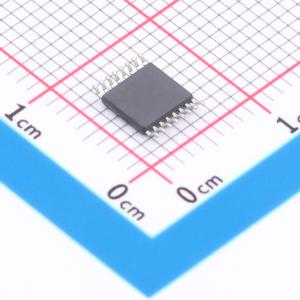

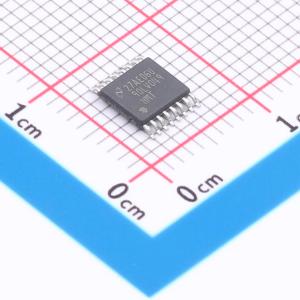

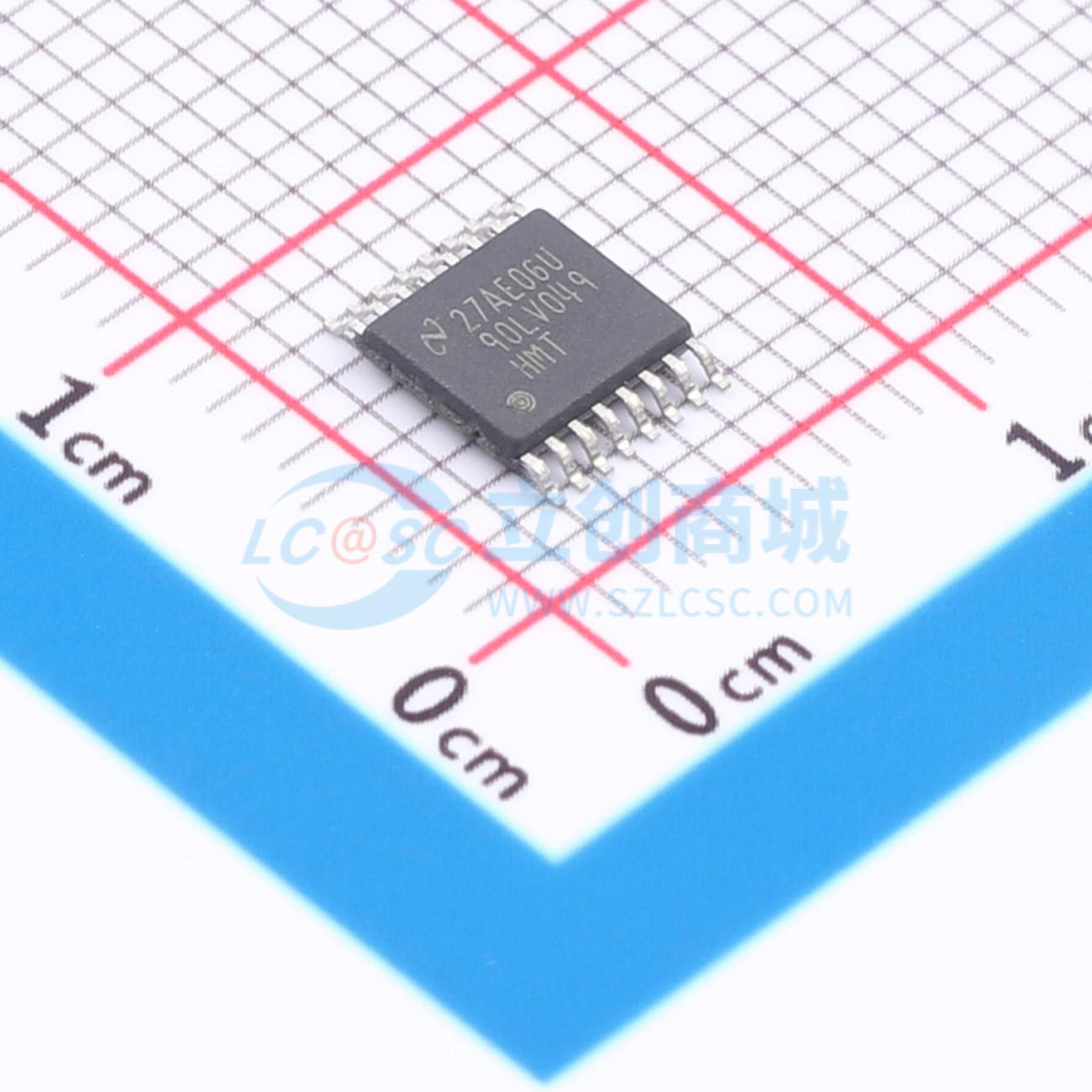

DS90LV049HMTX/NOPB

DS90LV049H 器件是一款双路 CMOS 差动线路驱动器 - 接收器对，专为需要超低功耗、出色的抗噪能力以及高数据吞吐量的应用而设计。该器件旨在利用低电压差动信号 (LVDS) 技术支持超过 400Mbps 的数据速率。DS90LV049H TSSOP 封装采用了直通式布线，可简化 PCB 布局。 DS90LV049H 驱动器接受 LVTTL/LVCMOS 信号，并且可将其转换为 LVDS 信号。接收器接受 LVTTL 信号，并且可将其转换为 3V CMOS 信号。LVDS 输入缓冲器具有内部失效防护偏置，可为浮点接收器输入将输出置于已知的 H（高）状态。另外，DS90LV049H 支持 TRI - STATE 功能，以达到当器件未使用时处于低空闲功耗状态。 EN 和 EN 输入将接受 AND 运算并控制 TRI - STATE 输出。这些使能端由四个门共用。

• +125℃ 的高温工作范围
• 转换速率高达 400Mbps
• 直通引脚排列可简化 PCB 布局
• 50ps 典型驱动器通道到通道偏斜
• 50ps 典型接收器通道到通道偏斜
• 3.3V 单电源设计
• TRI - STATE 输出控制
• 接收器输入的内部失效防护偏置
• 低功耗（3.3V 静态条件下为 70mW）
• 在断电模式下，LVDS 输出端具有高阻抗
• 符合 TIA/EIA - 644 - A LVDS 标准
• 采用薄型 16 引脚 TSSOP 封装

• 板对板通信
• 测试和测量
• 电机驱动器
• LED 视频墙
• 无线基础设施
• 电信基础设施
• 多功能打印机
• NIC 卡
• 机架式服务器
• 超声波扫描仪
