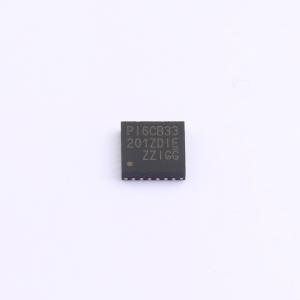

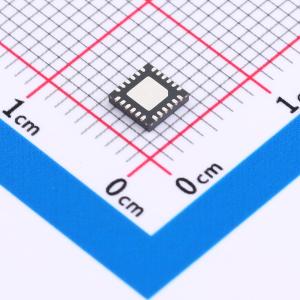

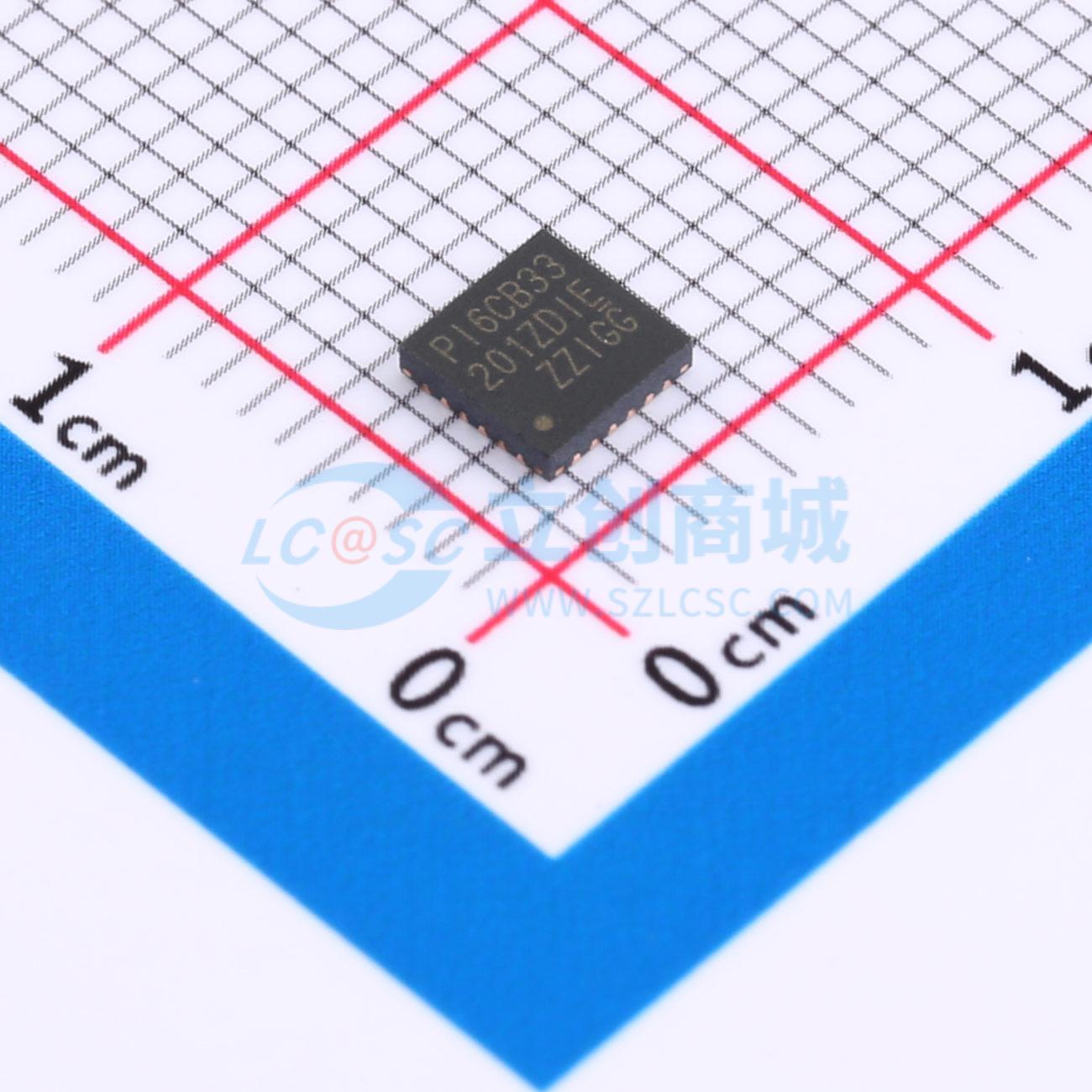

PI6CB33201ZDIEX

超低功耗双输出PCIe时钟缓冲器，带片上终端

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 是一个双输出的极低功耗PCIe Gen1/Gen2/Gen3/Gen4/Gen5时钟缓冲器。它采用参考输入，扇出两个带片上终端的100MHz低功耗差分HCSL输出。片上终端可以节省八个外部电阻，使布局更容易。每个输出都有单独的OE引脚，便于电源管理。它采用专有的PLL设计，实现了满足PCIe Gen1/Gen2/Gen3/Gen4/Gen5要求的极低抖动。除了支持PCIe 100MHz外，该设备还通过SMBus支持50MHz、125MHz和133.33MHz的以太网应用。它通过SMBUS提供各种选项，如不同的压摆率和幅度，因此用户可以轻松配置该设备，以获得其单个电路板的优化性能。
品牌名称: DIODES(美台)
商品型号: PI6CB33201ZDIEX
商品编号: C1857411
商品封装: TQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.186667克(g)

商品参数

商品概述

PI6CB33201是一款双输出的极低功耗PCIe Gen1/Gen2/Gen3/Gen4/Gen5时钟缓冲器。它接收一个参考输入，通过片上终端输出两个100MHz的低功耗差分HCSL信号。片上终端可节省八个外部电阻，使布局更简单。每个输出都有独立的OE引脚，便于进行电源管理。该器件采用Diodes专有的PLL设计，实现了满足PCIe Gen1/Gen2/Gen3/Gen4/Gen5要求的极低抖动。除支持PCIe 100MHz外，该器件还可通过SMBus支持50MHz、125MHz和133.33MHz的以太网应用。它通过SMBus提供不同压摆率和幅度等多种选项，方便用户轻松配置器件，为其各自的电路板实现最佳性能。

商品特性

3.3V供电电压
100MHz的HCSL输入；也可通过SMBus支持50MHz、125MHz或133.33MHz
两个带片上终端的差分低功耗HCSL输出
默认输出阻抗ZOUT = 100Ω
支持扩频
独立输出使能
每个输出的压摆率和输出幅度均可编程
直到PLL锁定后才输出差分信号
可通过跳线引脚或SMBus进行配置
差分输出间的偏斜 < 50ps
输出抖动极低
差分周期抖动 < 50ps
符合PCIe Gen1/Gen2/Gen3/Gen4/Gen5 CC标准
符合PCIe Gen 2和3 SRiS及SRnS标准
完全无铅且符合RoHS标准
无卤素和锑，是“绿色”器件
24引脚4mm×4mm TQFN封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	133.33MHz
	输入通道数	1

	属性	参数值
	输出通道数	2
	工作电压	3.135V~3.465V
	工作温度	-40℃~+85℃
