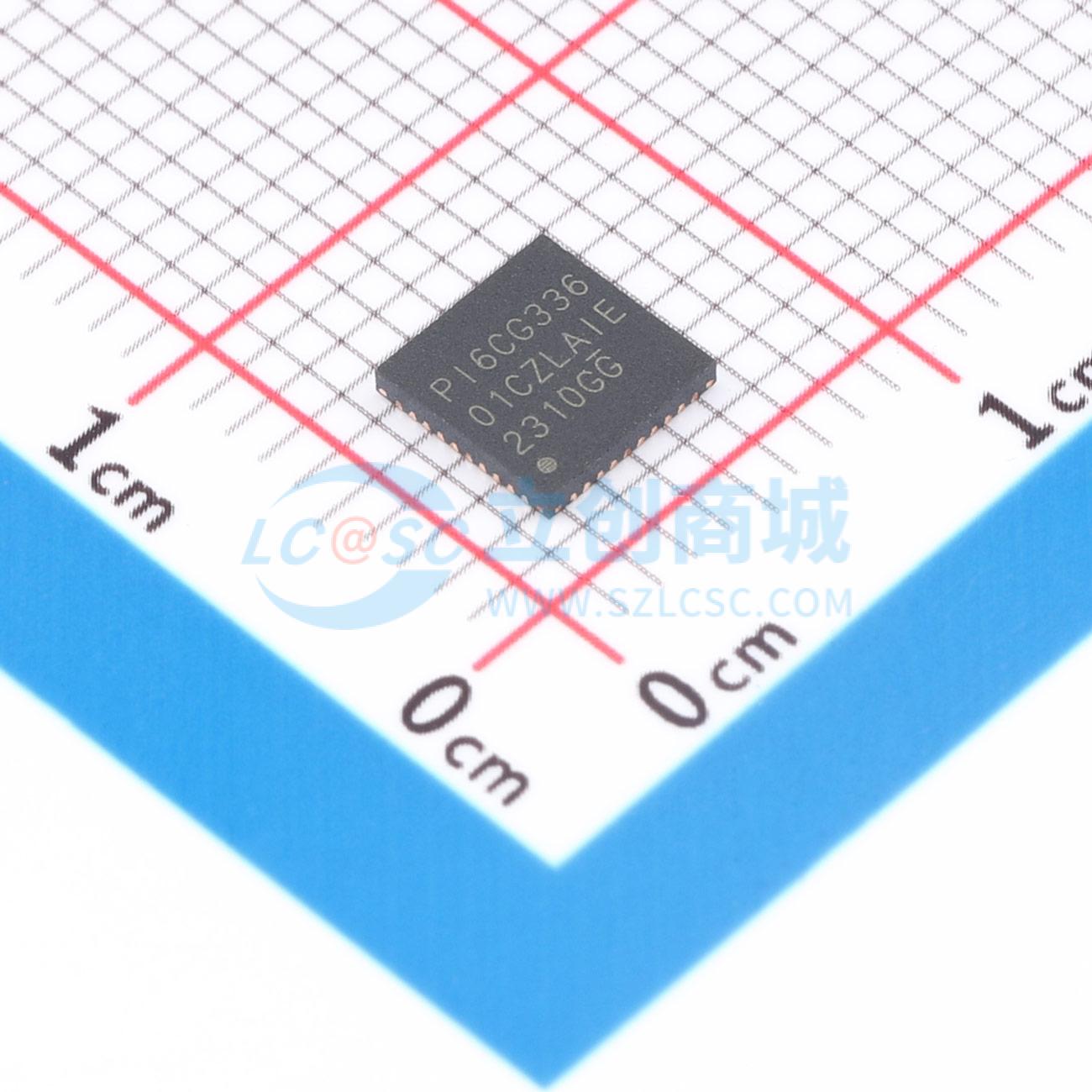

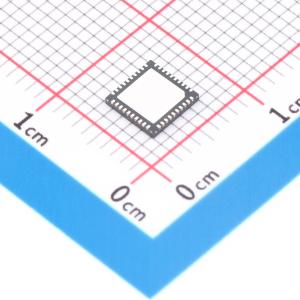

PI6CG33601CZLAIEX

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: DIODES(美台)
商品型号: PI6CG33601CZLAIEX
商品编号: C1857414
商品封装: QFN-40(5x5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

DIODES PI6CG33601C是一款6输出的极低功耗PCIe Gen1/Gen2/Gen3/Gen4/Gen5/Gen6时钟发生器。它使用25MHz晶体或CMOS参考作为输入，以产生具有片上终端的100MHz低功耗差分HCSL输出。片上终端可节省24个外部电阻，并使布局更简单。还提供一个额外的缓冲参考输出，作为其他电路的低噪声参考。它采用Diodes专有的PLL设计，实现极低抖动，满足PCIe Gen1/Gen2/Gen3/Gen4/Gen5/Gen6要求。它还通过SMBUS提供各种选项，如不同的压摆率和幅度，以便用户可以轻松配置设备，为其各自的电路板获得优化性能。该设备还支持可选的扩频选项，以降低各种应用的电磁干扰。

商品特性

供电电压为3.3V
晶体或CMOS输入频率为25 MHz
提供6个具有片上端接的低功耗差分HCSL输出，默认输出阻抗为100Ω
支持独立的输出使能
提供一个参考CMOS输出
每个输出的压摆率和输出幅度可通过编程设置
差分输出在锁相环锁定前被阻断
差分输出支持可选的0%、-0.25%或-0.5%展频
可通过引脚或SMBus进行配置
差分输出间偏移小于50ps
低抖动输出，差分周期到周期抖动小于50ps
符合PCIe Gen1至Gen6规范
CMOS REFOUT相位抖动，在展频谱关闭时小于0.3ps RMS，开启时小于1.5ps RMS
封装为40引脚5×5mm TQFN

应用领域

台式机
服务器
存储设备
PCIe附加卡
嵌入式系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	100MHz
	工作电压	3.135V~3.465V
	输出通道数	6
	工作温度	-40℃~+85℃
	相邻周期抖动	20ps

	属性	参数值
	相位抖动	70ps
	相位偏移	不支持
	时钟/振荡器	外置
	输入电平	CMOS
	输出电平	HCSL
	功能特性	内置锁相环；扩展频谱；协议专用时钟生成
