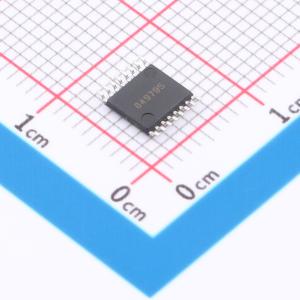

温馨提醒：图片仅供参考，商品以实物为准

AD5592RBRUZ-RL7

内置片内基准电压源和SPI接口的8通道、12位、可配置ADC/DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有八个 I/Ox 引脚（I/O0 至 I/O7），可独立配置为数模转换器 (DAC) 输出、模数转换器 (ADC) 输入、数字输出或数字输入。当 I/Ox 引脚配置为模拟输出时，由 12 位 DAC 驱动，DAC 输出范围为 0V 至 VREF 或 0V 至 2×VREF。当 I/Ox 引脚配置为模拟输入时，通过模拟多路复用器连接到 12 位 ADC，ADC 输入范围为 0V 至 VREF 或 0V 至 2×VREF，ADC 总吞吐率为 400kSPS。I/Ox 引脚也可配置为数字通用输入或输出 (GPIO) 引脚，可通过串行外设接口 (SPI) 读写操作设置或读取 GPIO 引脚状态
品牌名称: ADI(亚德诺)
商品型号: AD5592RBRUZ-RL7
商品编号: C1857415
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

AD5592R/AD5592R-1 有八个 I/Ox 引脚（I/O0 至 I/O7），这些引脚可独立配置为数模转换器（DAC）输出、模数转换器（ADC）输入、数字输出或数字输入。当 I/Ox 引脚配置为模拟输出时，由一个 12 位 DAC 驱动。DAC 的输出范围为 0V 至 VREF 或 0V 至 2×VREF。当 I/Ox 引脚配置为模拟输入时，它通过一个模拟多路复用器连接到一个 12 位 ADC。ADC 的输入范围为 0V 至 VREF 或 0V 至 2×VREF。ADC 的总吞吐量为 400 kSPS。I/Ox 引脚也可配置为数字通用输入/输出（GPIO）引脚。可分别通过串行外设接口（SPI）的写或读操作，访问 GPIO 写数据寄存器或 GPIO 读配置寄存器，来设置或读取 GPIO 引脚的状态。 AD5592R/AD5592R-1 集成了一个 2.5 V、25 ppm/℃ 的基准源（默认关闭）和一个集成温度指示器，用于指示管芯温度。温度值作为 ADC 读取序列的一部分被读取。 AD5592R/AD5592R-1 提供 16 球、2 mm×2 mm WLCSP、16 引脚、3 mm×3 mm LFCSP 和 16 引脚 TSSOP 封装。AD5592R/AD5592R-1 的工作温度范围为 -40℃ 至 +105℃。

商品特性

8 通道、可配置的 ADC/DAC/GPIO
可配置为 8 个 12 位 DAC 通道、8 个 12 位 ADC 通道、8 个通用数字输入/输出引脚的任意组合
集成温度传感器
SPI 接口
提供 16 球、2 mm×2 mm WLCSP、16 引脚、3 mm×3 mm LFCSP、16 引脚 TSSOP 封装

应用领域

控制与监测
通用模拟和数字输入/输出

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	12
	通道数	8
	工作电压	2.7V~5.5V
	接口类型	SPI
	工作温度	-40℃~+105℃

	属性	参数值
	基准电压源	外置；内置
	基准电压值	2.5V
	基准电压源温漂	20ppm/℃
	采样率	400kHz
	静态电流	3.5uA
	积分非线性	2LSB
