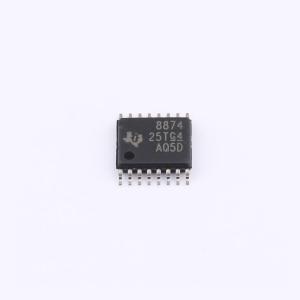

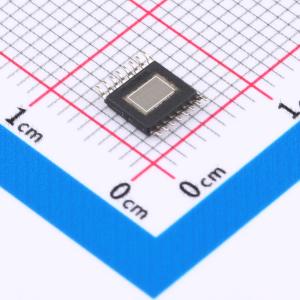

DRV8874PWPR

6A 有刷直流电机驱动芯片 4.5V~37V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8874 具有集成电流检测反馈功能的 40V、6A H 桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8874PWPR
商品编号: C1855818
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

DRV8874是一款集成式电机驱动器，具备N沟道H桥、电荷泵、电流感应与比例输出、电流调节以及保护电路。电荷泵通过支持N沟道MOSFET半桥和100%占空比驱动来提高效率。该系列器件提供引脚兼容的RDS(on)变体，可在最小化设计变更的情况下支持不同负载。 IPROPI引脚上的内部电流镜架构实现了电流感应和调节。这消除了对大功率分流电阻器的需求，节省了电路板空间并降低了系统成本。IPROPI电流感应输出允许微控制器检测电机堵转或负载条件的变化。利用外部电压参考引脚VREF，这些器件可以在启动和高负载事件期间调节电机电流，无需微控制器干预。低功耗睡眠模式通过关闭大部分内部电路实现超低静态电流消耗。内部保护功能包括电源欠压锁定、电荷泵欠压、输出过流和器件过热保护。故障状态通过nFAULT引脚指示。

商品特性

N沟道H桥电机驱动器
驱动一个双向有刷直流电机 – 两个单向有刷直流电机 – 其他阻性和感性负载
4.5V至37V的工作电源电压范围
引脚兼容的RDS(on)变体 – DRV8874：200mΩ（高端 + 低端） DRV8876：700mΩ（高端 + 低端）
高输出电流能力 – DRV8874：6A峰值 DRV8876：3.5A峰值
集成电流感应和调节功能
比例电流输出（IPROPI）
可选电流调节模式（IMODE） – 逐周期或固定关断时间
可选输入控制模式（PMODE） – PH/EN和PWM H桥控制模式 – 独立半桥控制模式
支持1.8V、3.3V和5V逻辑输入
超低功耗睡眠模式 – <1μA @ ΔVVM = 24V，TJ = 25℃
用于降低电磁干扰（EMI）的扩频时钟
集成保护功能
欠压锁定（UVLO）
电荷泵欠压（CPUV）
过流保护（OCP）
自动重试或输出锁存关闭（IMODE）
热关断（TSD）
自动故障恢复
故障指示引脚（nFAULT）

应用领域

有刷直流电机
大型和小型家用电器
真空吸尘器、人形机器人和玩具机器人
打印机和扫描仪
智能电表
自动取款机、点钞机和电子销售点系统
伺服电机和执行器

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	-
	峰值电流	9A

	属性	参数值
	工作电压	-
	导通电阻	200mΩ
	静态电流(Iq)	750nA
	工作温度	-40℃~+125℃
