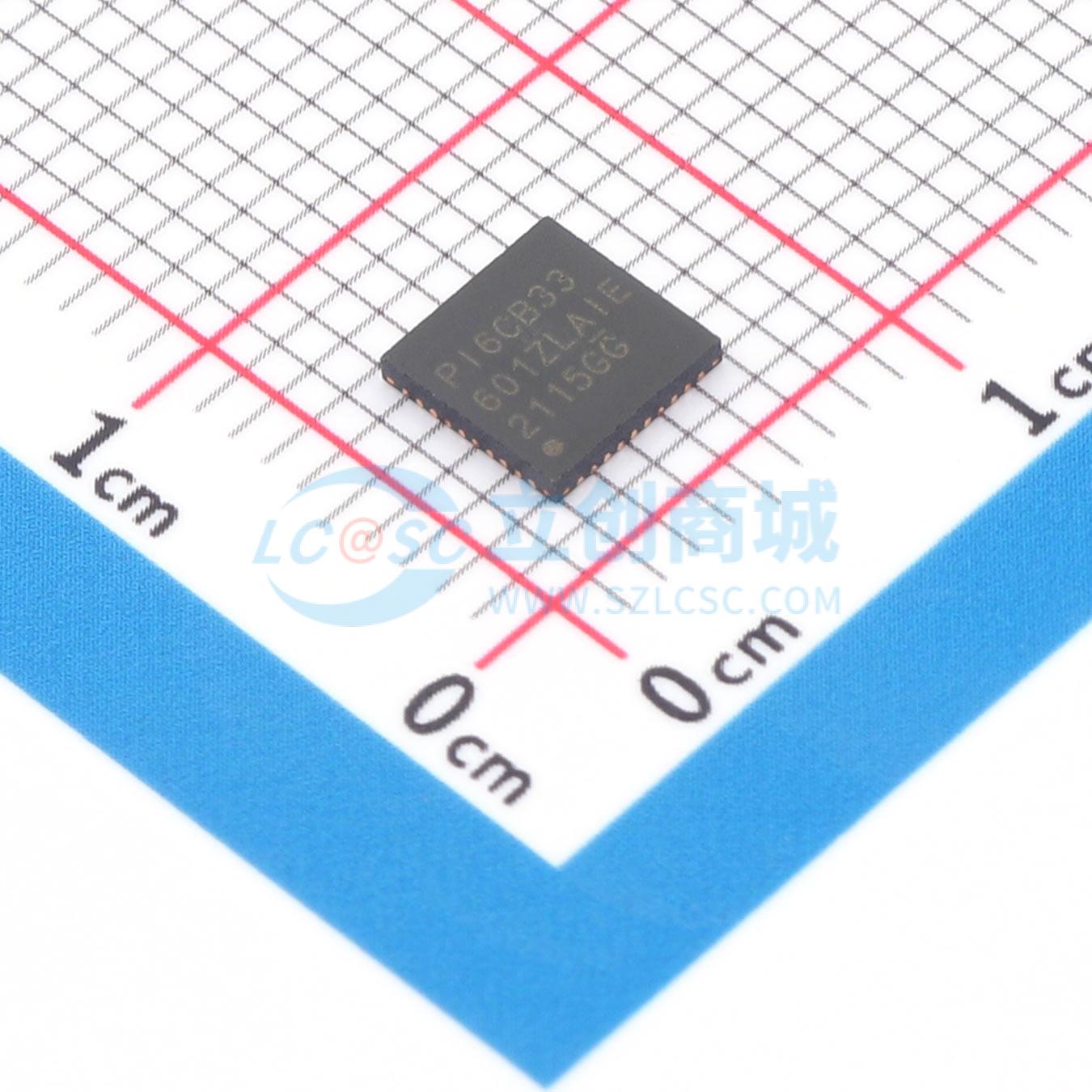

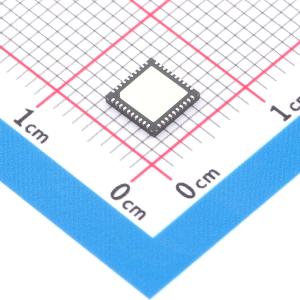

温馨提醒：图片仅供参考，商品以实物为准

PI6CB33601ZLAIEX

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款6输出的超低功耗PCIe Gen1/Gen2/Gen3/Gen4/Gen5时钟缓冲器。它采用参考输入，扇出六个100MHz低功耗差分HCSL输出，并带有片上终端。片上终端可节省24个外部电阻，使布局更轻松。每个输出都有独立的OE引脚，便于电源管理。使用专有PLL设计，实现了满足PCIe Gen1/Gen2/Gen3/Gen4/Gen5要求的超低抖动。除支持PCIe 100MHz外，该器件还通过SMBus支持50MHz、125MHz和133.33MHz的以太网应用。它通过SMBUS提供各种选项，如不同的压摆率和幅度，以便用户可以轻松配置设备，为其单板获得优化性能。
品牌名称: DIODES(美台)
商品型号: PI6CB33601ZLAIEX
商品编号: C1854515
商品封装: QFN-40-EP(5x5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

PI6CB33601是一款6输出的极低功耗PCIe Gen1/Gen2/Gen3/Gen4/Gen5时钟缓冲器。它接收一个参考输入，通过片上终端输出六个100MHz的低功耗差分HCSL信号。片上终端可节省24个外部电阻，使布局更简单。每个输出都有独立的OE引脚，便于电源管理。它采用Diodes专有的PLL设计，实现了满足PCIe Gen1/Gen2/Gen3/Gen4/Gen5要求的极低抖动。除支持PCIe 100MHz外，该器件还可通过SMBus支持50MHz、125MHz和133.33MHz的以太网应用。它通过SMBus提供不同压摆率和幅度等多种选项，方便用户轻松配置器件，为其各自的电路板获得最佳性能。

商品特性

3.3V电源电压
HCSL输入：100MHz，也可通过SMBus支持50MHz、125MHz或133.33MHz
6个带片上终端的差分低功耗HCSL输出
默认输出阻抗ZOUT = 100Ω
支持扩频
独立输出使能
每个输出的压摆率和输出幅度可编程
直到PLL锁定，差分输出才会开启
可通过跳线引脚或SMBus进行配置
差分输出间的偏斜 < 50ps
极低抖动输出
- 差分周期抖动 < 50ps
- 符合PCIe Gen1/Gen2/Gen3/Gen4/Gen5 CC标准
- 符合PCIe Gen 2和3 SRiS及SRnS标准
完全无铅，完全符合RoHS标准
无卤素和锑，“绿色”器件

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3500个/圆盘，最小起订量 1 个)

个

起订量：1 个3500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	133.33MHz

	属性	参数值
	工作电压	3.135V~3.465V
	工作温度	-40℃~+85℃
