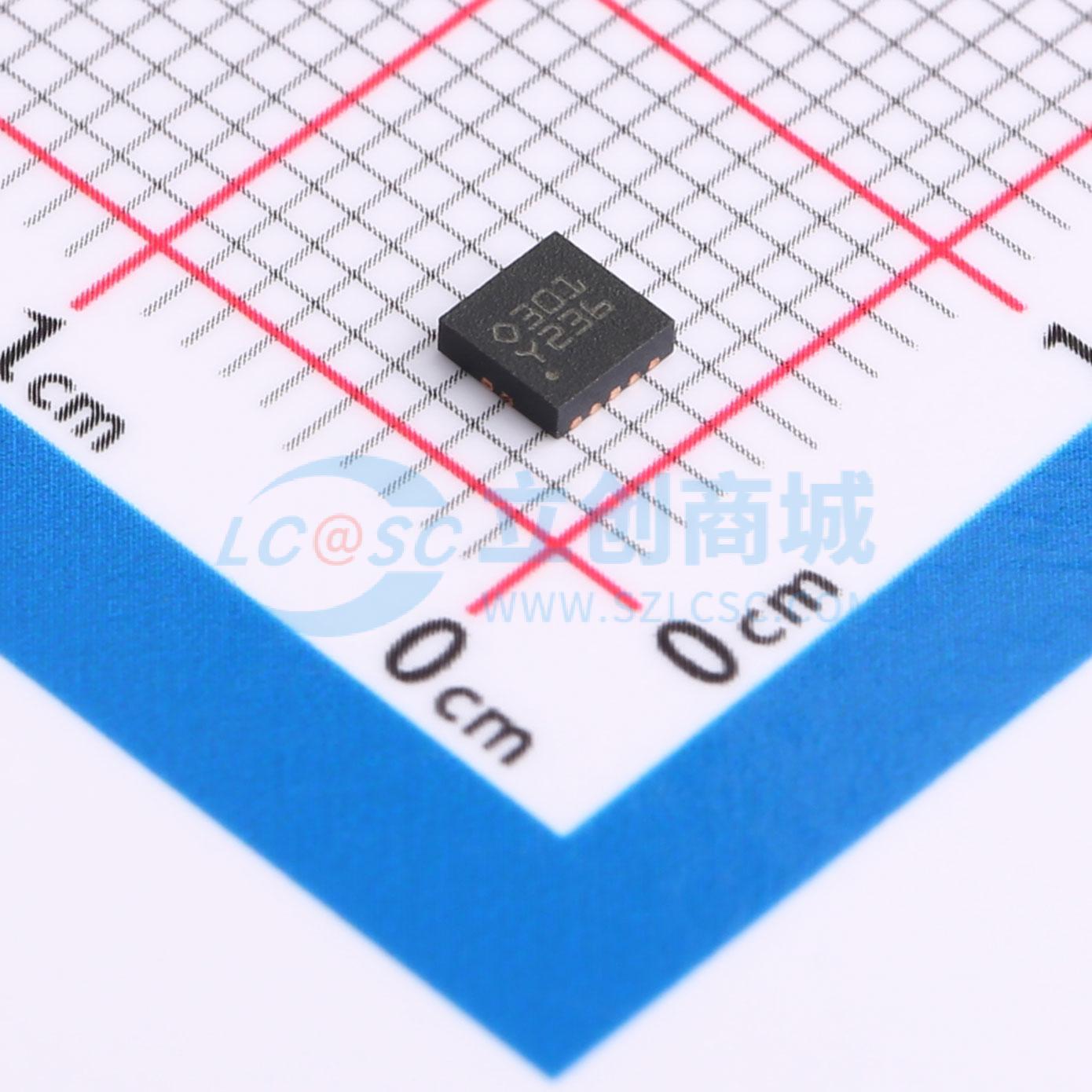

温馨提醒：图片仅供参考，商品以实物为准
STR485ELVQT
3.3 V RS485兼容1.8 V I/Os和可选速度20 Mbps或250 kbps
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低功耗差分线驱动器，适用于半双工模式下的标准RS485应用。数据和使能信号与1.8 V或3.3 V电源兼容。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STR485ELVQT
- 商品编号
- C1851941
- 商品封装
- DFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.216克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 20Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静电保护 | ±4kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 625uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断 |
商品概述
STR485E是一款适用于RS485标准数据传输的半双工低功耗差分线收发器。数据和使能信号兼容1.8V或3.3V电源，总线电源范围为3.0V至3.6V且需大于等于数据电源。可通过SLR引脚选择两种数据速率：最高20Mbps的快速模式，或适用于长距离传输的250kbps慢速模式。总线竞争或故障导致的过度功耗可通过热关断电路防止，该电路会将驱动器输出强制为高阻抗状态。接收器具有故障安全功能，当输入开路、短路或空闲时保证高输出状态。产品适配于同一总线上最多128个设备，内部输出电阻在125℃时超过48kΩ，符合RS485要求的16个单位负载（UL）所需的最小12kΩ。内部ESD保护可抵御±4kV静电放电（HBM）、±8kV接触放电和±16kV空气放电冲击且无 latch-up。电源需用至少0.1μF的电容去耦，靠近设备电源输入，应用中电容应不小于1μF。工作温度范围为-40℃至+125℃，结温最高可达150℃，热关断电路在结温达165℃时禁用驱动器输出。
商品特性
- 半双工RS485收发器
- 数据和使能信号电源范围1.65V至3.6V，总线电源范围3.0V至3.6V
- 支持两种速率选择：最高20Mbps（SLR接地）或250kbps（SLR接VL电源）
- 125℃时总线上最多支持128个收发器
- 接收器故障安全功能（输入开路、短路或空闲时输出高电平）
- 热关断保护功能
- 关断模式下静态电流低
- 工作温度范围-40℃至+125℃
- 采用行业标准DFN10封装（尺寸3×3）
- 总线引脚保护：±4kV HBM静电放电保护、±8kV IEC61000-4-2接触放电保护、±16kV IEC61000-4-2空气放电保护
- 符合IEC61000-4-4快速瞬变脉冲群B类标准
- 内部输出电阻在125℃时超过48kΩ，满足RS485的16单位负载要求
- 电源需至少0.1μF电容去耦，应用中推荐不小于1μF
应用领域
- RS485标准数据传输场景
- 低电压应用（如VL=1.8V、VCC=3.3V的系统）
- 长距离数据传输应用
- 同一总线多设备连接的场景
