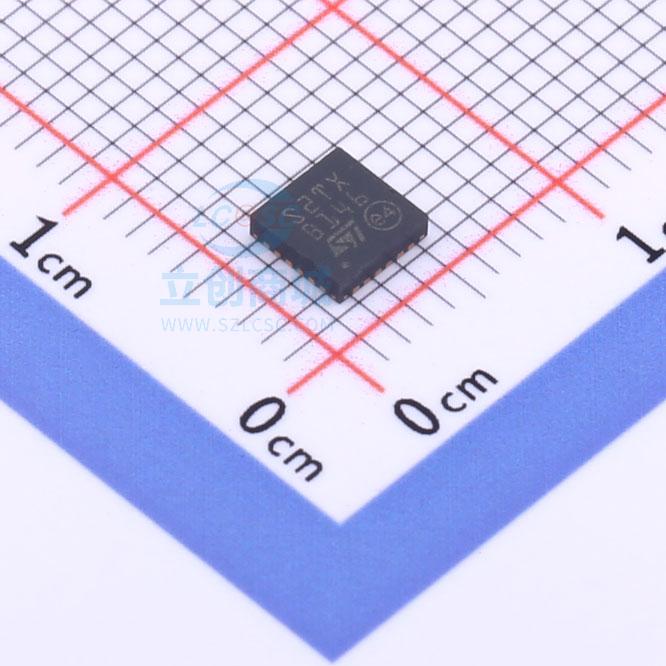

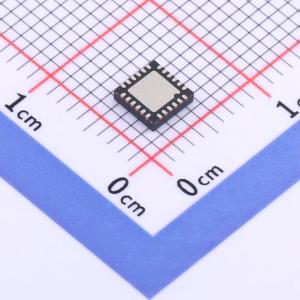

温馨提醒：图片仅供参考，商品以实物为准

S2-LPTXQTR

低于1 GHz的专有无线电发射器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高性能超低功耗RF发射器，适用于低于1GHz频段的RF无线应用。可在432、868和920MHz的免许可ISM和SRD频段运行，也可编程在413-479MHz、826-958MHz的其他频率运行。支持不同调制方案：2(G)FSK、4(G)FSK、OOK和ASK，空中数据速率可在0.1至500kbps之间编程。符合全球各地的法规要求，包括欧洲、日本、中国和美国
品牌名称: ST(意法半导体)
商品型号: S2-LPTXQTR
商品编号: C1851955
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

S2-LPTX是一款高性能、超低功耗的射频发射器，适用于低于1 GHz频段的射频无线应用。它设计用于在433、868和920 MHz的免许可ISM和SRD频段工作，也可通过编程在413 - 479 MHz、826 - 958 MHz的其他频段工作。 S2-LPTX支持不同的调制方案：2(G)FSK、4(G)FSK、OOK和ASK。空中数据速率可在0.1至500 kbps之间编程设置。 S2-LPTX符合全球各地（包括欧洲、日本、中国和美国）的法规要求。

商品特性

频段：413 - 479 MHz、826 - 958 MHz
调制方案：2(G)FSK、4(G)FSK、OOK、ASK
空中数据速率：0.1至500 kbps
超低功耗：发射功率为+10 dBm时，电流为10 mA
可编程射频输出功率最高可达+16 dBm
可编程信道间隔
快速启动和频率合成器稳定时间
电池指示器和低电量检测器
发射端128字节FIFO缓冲器
四线SPI接口
有ST配套集成滤波芯片可供选择
完全集成的超低功耗RC振荡器
由内部定时器或外部事件驱动唤醒
灵活的数据包长度，支持动态有效载荷长度
支持IEEE 802.15.4g硬件数据包，具备白化、前向纠错（FEC）、循环冗余校验（CRC）功能
支持无线M - BUS
可在SIGFOX网络中运行
适用于构建符合以下标准的系统：欧洲：ETSI EN 300 220、ETSI EN 303 131；美国：FCC第15部分和第90部分；日本：ARIB STD T67、T108；中国：SRRC
工作温度范围：-40 ℃至+105 ℃

应用领域

传感器到云端
智能计量
家庭能源管理系统
无线报警系统
智能家居
楼宇自动化
工业监测与控制
智能照明系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无线收发芯片
	频率范围	413MHz~479MHz；826MHz~958MHz
	接口类型	SPI
	工作电压	1.8V~3.6V
	应用领域	802.15.4；ISM

	属性	参数值
	输出功率	16dBm
	数据速率	500Kbps
	发射电流	10mA
	工作温度	-40℃~+105℃
	类型	发射器
