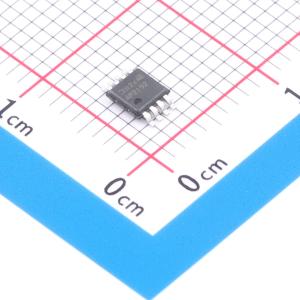

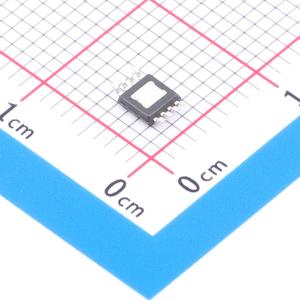

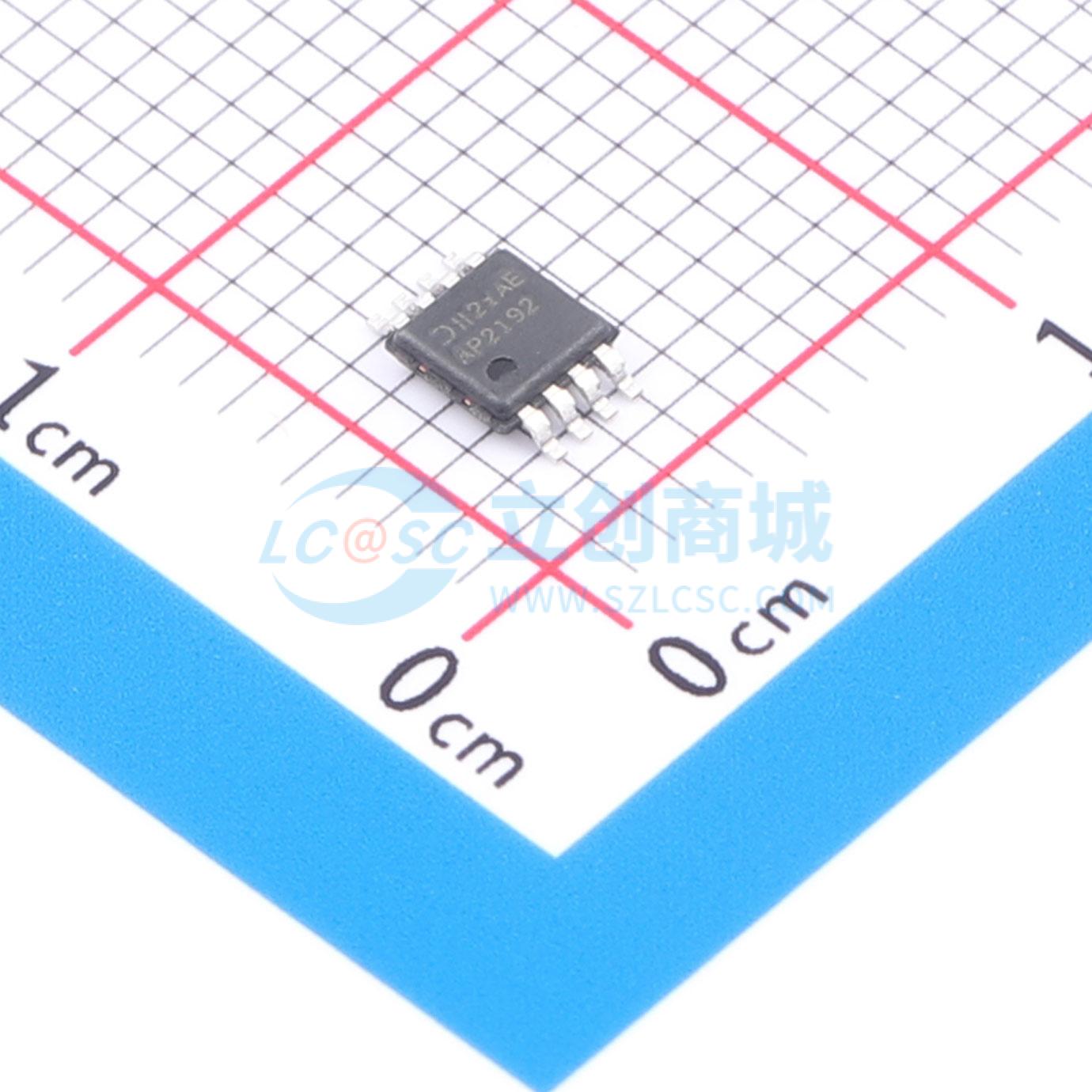

AP2192MPG-13

1.5A 双通道限流电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP2182和AP2192是集成式高端功率开关，专为通用串行总线（USB）及其他热插拔应用而优化。该系列器件符合USB 2.0标准，且使能输入具有两种极性可选。
品牌名称: DIODES(美台)
商品型号: AP2192MPG-13
商品编号: C1851962
商品封装: EMSOP-8-EP
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

AP2182和AP2192是集成式高端功率开关，针对通用串行总线（USB）和其他热插拔应用进行了优化。该系列器件符合USB 2.0标准，使能输入具有两种极性可选。它们具备电流和热限制、短路保护功能，以及可控上升时间和欠压锁定功能。漏极开路标志输出端具备7ms消抖能力，可防止误报过流，且无需任何外部元件。所有器件均提供SO-8和MSOP-8EP封装。

商品特性

双USB端口功率开关
过流和热保护
2.1A精确限流
反向电流阻断
115mΩ导通电阻
输入电压范围：2.7V - 5.5V
典型上升时间0.6ms
极低关断电流：1μA（最大值）
带消隐时间（典型值7ms）的故障报告（FLG）
ESD保护：3KV HBM、300V MM
高电平有效（AP2192）或低电平有效（AP2182）使能
环境温度范围 -40℃至+85℃
SO-8和MSOP-8EP（裸露焊盘）：采用“绿色”模塑料（无溴、锑）
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件
获UL认证，文件编号E322375，通过IEC60950-1 CB体系认证

应用领域

消费电子 – 液晶电视和显示器、游戏机
通信 – 机顶盒、GPS系统、智能手机
计算机 – 笔记本电脑、台式机、服务器、打印机、扩展坞、集线器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	2
	输入控制逻辑	高电平有效
	最大连续电流	1.5A

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	115mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)
