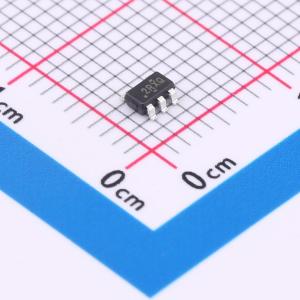

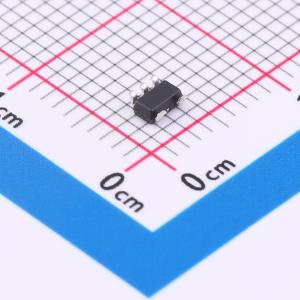

温馨提醒：图片仅供参考，商品以实物为准
OPA182IDBVR
36V、5MHz、低噪声、零漂移、适合多路复用器的精密运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA182 高精度 36V、5MHz、单路、低噪声、零温漂、多路复用器友好型放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA182IDBVR
- 商品编号
- C18236245
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 5MHz | |
| 输入偏置电流(Ib) | 50pA | |
| 输入失调电压(Vos) | 450nV | |
| 共模抑制比(CMRR) | 168dB | |
| 压摆率(SR) | 10V/us | |
| 输出电流 | 65mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 3nV/℃ | |
| 静态电流(Iq) | 850uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-2.25V；2.25V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 5.7nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 140pA |
商品概述
OPA182、OPA2182 和 OPA4182（OPAx182）是超低噪声、快速稳定、零漂移、高精度运算放大器。这些器件提供轨到轨输出操作，并具有独特的适合多路复用器的架构和可控启动系统。这些器件还具备出色的交流性能，失调电压仅为 0.45 μV，温度漂移仅为 0.003 μV/°C。所有这些特性使 OPAx182 成为数据采集、电池测试、模拟输入模块、秤重系统以及任何其他需要高直流精度和低噪声的系统的理想选择。 适合多路复用器的输入架构可防止在施加较大输入差分电压时产生浪涌电流，并改善多通道系统的稳定性能。此外，可控启动系统在电源轨升压时可抑制任何浪涌电流，同时在运输、处理和组装过程中提供强大的静电放电（ESD）保护。 该器件的工作温度范围为 -40°C 至 +125°C。
商品特性
- 超高精度：
- 零漂移：0.003 μV/°C
- 超低失调电压：4 μV（最大值）
- 出色的直流精度：
- 共模抑制比（CMRR）：168 dB
- 开环增益：170 dB
- 低噪声：
- 1 kHz 时的 en：5.7 nV/√Hz
- 0.1 Hz 至 10 Hz 噪声：0.12 μVPP
- 出色的动态性能：
- 增益带宽：5 MHz
- 压摆率：10 V/μs
- 快速稳定：10 V 阶跃，1.7 μs 内达到 0.01%
- 坚固的设计：
- 适合多路复用器的输入
- 具备射频干扰（RFI）和电磁干扰（EMI）滤波的输入
- 宽电源范围：±2.25 V 至 ±18 V，4.5 V 至 36 V
- 静态电流：0.85 mA
- 轨到轨输出
- 输入包含负轨
应用领域
- 电池测试
- 直流电源、交流电源、电子负载
- 数据采集（DAQ）
- 半导体测试
- 秤重系统
- 模拟输入模块
- 流量变送器
