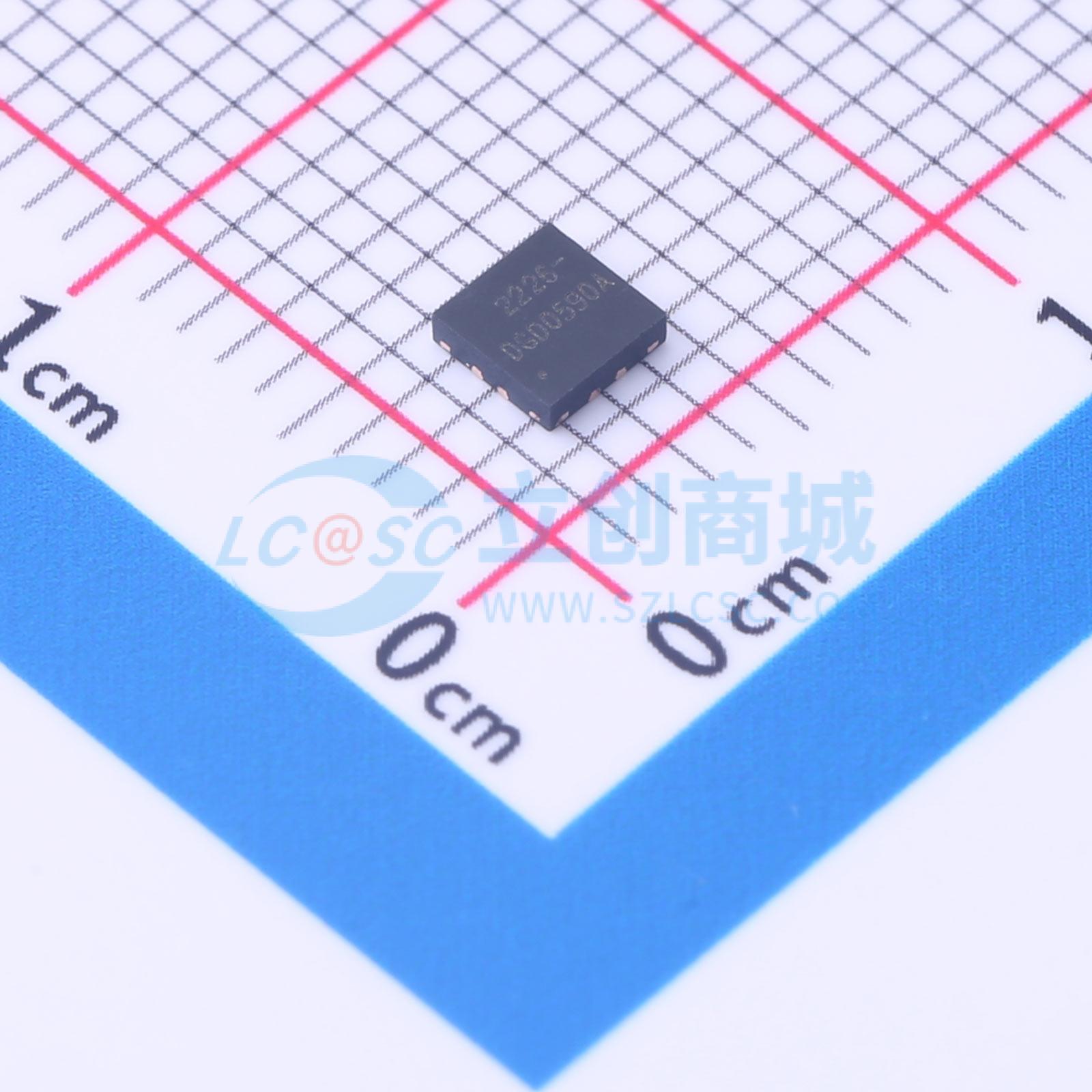

DGD0590AFU-7实物图
  • DGD0590AFU-7商品缩略图
  • DGD0590AFU-7商品缩略图
  • DGD0590AFU-7商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

DGD0590AFU-7

DGD0590AFU-7

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
DGD0590A是一款高频高端和低端栅极驱动器,能够以半桥配置驱动N沟道MOSFET。浮动高端驱动器的额定电压高达40V,可为MOSFET提供5V的栅极驱动。DGD0590A的逻辑输入与标准TTL和CMOS电平(低至3.3V)兼容,便于与微控制器(MCU)连接
品牌名称
DIODES(美台)
商品型号
DGD0590AFU-7
商品编号
C1848807
商品封装
QFN-8-EP(3x3)​
包装方式
编带
商品毛重
0.16克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置半桥
负载类型MOSFET
驱动通道数2
灌电流(IOL)3A
拉电流(IOH)1A
工作电压4.5V~5.5V
属性参数值
上升时间(tr)27ns
下降时间(tf)29ns
传播延迟 tpHL17ns
特性欠压保护(UVP)
工作温度-40℃~+125℃
静态电流(Iq)22uA

商品概述

DGD0590A是一款高频、高端和低端栅极驱动器,能够以半桥配置驱动N沟道MOSFET。浮动高端驱动器的额定电压高达40V,可为MOSFET提供5V栅极驱动。 DGD0590A逻辑输入与标准TTL和CMOS电平(低至3.3V)兼容,便于与MCU接口。欠压锁定(UVLO)功能可在电源丢失时保护IC和MOSFET。 快速且匹配良好的传播延迟允许实现更高的开关频率,从而能够使用更小的相关组件进行更小、更紧凑的功率开关设计。 DGD0590A采用V-QFN3030-8封装,工作温度范围扩展至-40℃至+125℃。

商品特性

  • 40V浮动高端驱动器
  • 低VCC工作电压:4.5V至5.5V
  • 以半桥配置驱动两个N沟道逻辑电平MOSFET
  • 高端1.0A源电流/1.0A灌电流和低端1.0A源电流/3.0A灌电流输出能力
  • 内置自举二极管
  • 3.4V欠压锁定,滞回电压0.4V
  • 带3nF负载时,快速上升和下降时间(27ns/17ns)
  • 高端传播延迟典型值为16ns,低端为12ns
  • 扩展温度范围:-40℃至+125℃
  • 完全无铅且完全符合RoHS标准
  • 无卤素和锑。“绿色”器件

应用领域

  • 无线充电器
  • 电机驱动器
  • 逻辑电平MOSFET栅极驱动器
