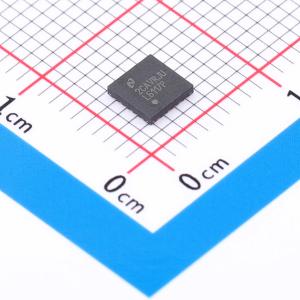

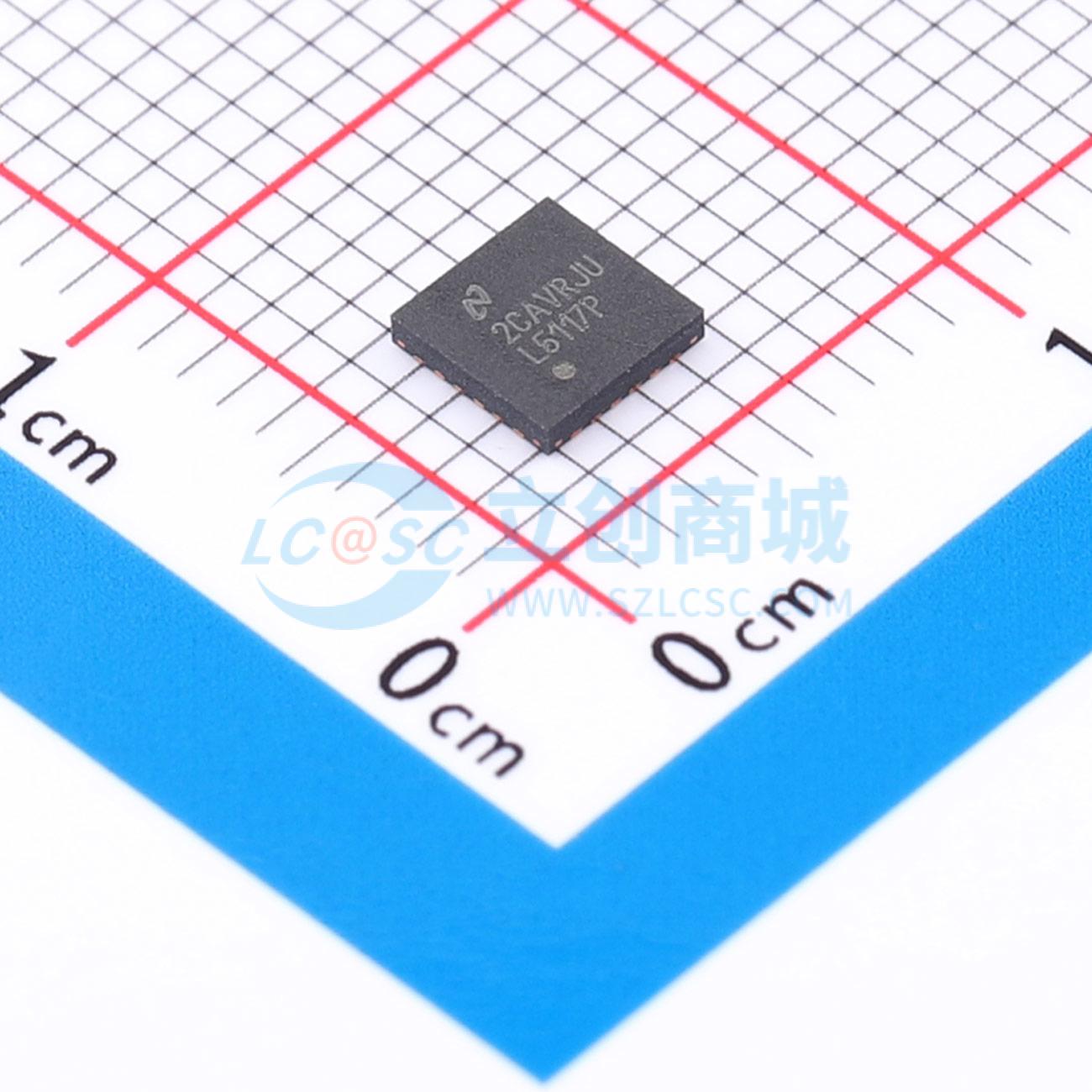

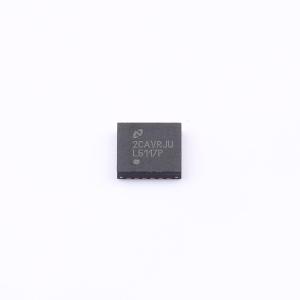

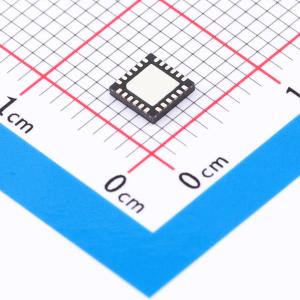

温馨提醒：图片仅供参考，商品以实物为准

LM5117PSQ/NOPB

具有模拟电流监视器的宽输入范围同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5117 具有模拟电流监视器的 5.5-65V 宽输入电压、电流模式同步降压控制器
品牌名称: TI(德州仪器)
商品型号: LM5117PSQ/NOPB
商品编号: C1848489
商品封装: WQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM5117是一款用于由高压或宽变化范围输入电源供电的降压稳压器应用的同步降压控制器。此控制方法基于采用仿真电流斜坡的电流模式控制。电流模式控制可提供内部线路前馈、逐周期电流限制和简化的环路补偿。通过使用仿真电流斜坡可降低脉宽调制电路的噪声灵敏度，从而对高输入电压应用中所需的极小占空比进行可靠控制。

工作频率可在50kHz至750kHz之间进行编程。LM5117使用自适应死区时间控制来驱动外部高侧和低侧NMOS功率开关。用户可选二极管仿真模式可实现断续模式运行，从而提高轻负载条件下的效率。凭借高压偏置稳压器，器件可以使用外部偏置电源，从而进一步提高效率。LM5117具备独特的模拟遥测功能，可提供平均输出电流信息。其他特性包括：热关断、频率同步、断续模式电流限制和可调线路欠压锁定。

商品特性

LM5117-Q1符合汽车级应用要求
具有符合AEC-Q100标准的下列结果：器件温度1级： -40℃至125℃的环境运行温度范围
仿真峰值电流模式控制
宽工作电压范围：5.5V至65V
稳健耐用的3.3A峰值栅极驱动
自适应死区输出驱动器控制
自由运行或同步运行时钟频率最高可达750kHz
可选二极管仿真模式
可编程输出（基准电压为0.8V）
精度为1.5%的基准电压
模拟电流监视器
可编程电流限制
断续模式过流保护
可编程软启动和跟踪
可编程线路欠压锁定
可编程切换至外部偏置电源
热关断

应用领域

车用信息娱乐
工业DC-DC电机驱动器
汽车USB电源
电信服务器

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.5V~65V
	输出电压	-
	输出电流	-
	开关频率	200kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
