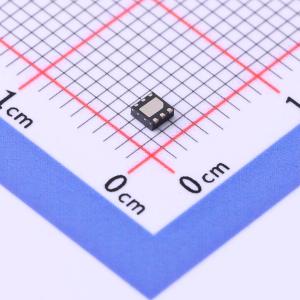

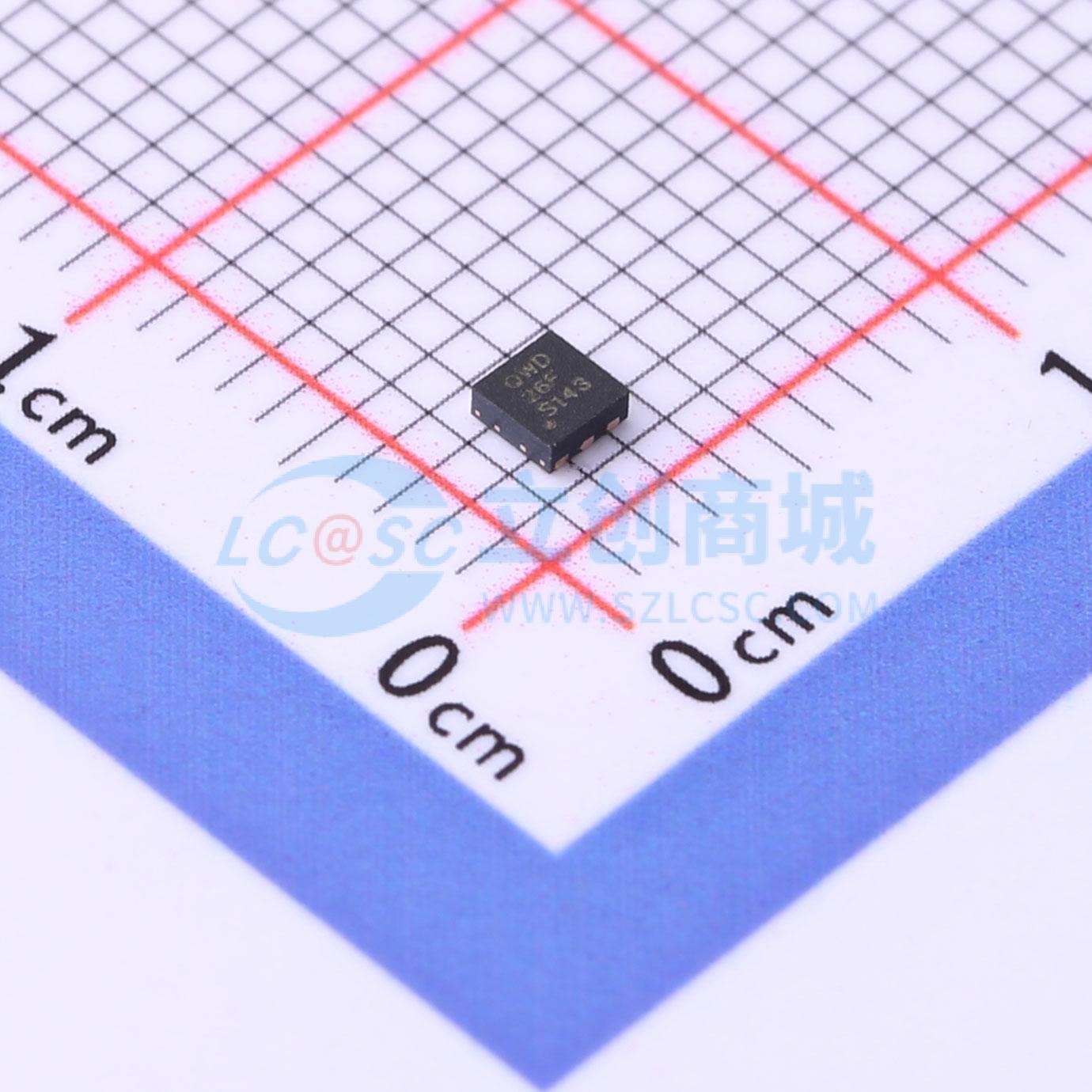

温馨提醒：图片仅供参考，商品以实物为准

TPS61260DRVT

0.8V输入同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61260 具有可调节输出电压的小型低输入电压升压转换器
品牌名称: TI(德州仪器)
商品型号: TPS61260DRVT
商品编号: C1848498
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

TPS6126x 器件为采用单节或两节碱性、镍镉或镍氢电池供电的产品提供电源解决方案。它采用独有的先进软启动技术，非常适用于采用高输出阻抗电池（比如纽扣电池）供电的产品。当使用单节碱性电池供电时，该器件提供高达 100 mA 的输出电流并可使电池进行放电，使其电压降至 0.8V 或更低水平。此升压转换器基于一个准固定频率的脉宽调制(PWM)控制器，利用同步整流实现效率最大化。在负载电流较低的情况下，该转换器会进入节能模式，确保在宽负载电流范围内保持高效率。开关的最大平均电流限制可通过编程设定，最高可达 700mA。输出电压可通过一个外部电阻分压器进行编程设定，或者也可以采用芯片上的内部固定值。此外，平均输出电流也可进行编程设定。随后，转换器会对编程设定的输出电压或编程设定的输出电流进行稳定化处理，从而满足降低输出功耗的需求。转换器可被禁用以最大限度地减少电池消耗。在关断期间，负载从电池上断开。此器件采用 6 引脚 WSON (DRV) 封装。

商品特性

输入电压范围为 0.8V 至 4.0V
效率高达 95%
3.3Vout (VIN > 1V) 时的输出电流为 100mA
提供固定和可调节（1.8V 至 4.0V）两种输出电压选项
可编程平均输出电流范围：10mA 至 100mA
可调输出电流限值，支持使用低值电阻
节能模式，用于改进低输出功率时的效率
29μA 静态电流
高级软启动
2.5MHz 准固定工作频率
输出过压保护
关断期间负载断开
欠压闭锁
采用 2.00mm×2.00mm、6 引脚 WSON 封装

应用领域

所有采用单节或两节碱性、镍镉或镍氢电池供电的产品
高输出阻抗电池（纽扣电池）供电的产品
个人医疗产品
LED 驱动器
激光指示器
无线耳机
工业计量设备

优惠活动

5折

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	800mV~4V
	输出电压	1.8V~4V
	输出电流	100mA
	开关频率	2.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	29uA
	开关管(内置/外置)	内置
	输出类型	可调
