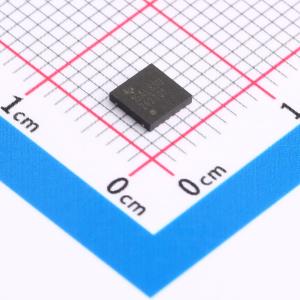

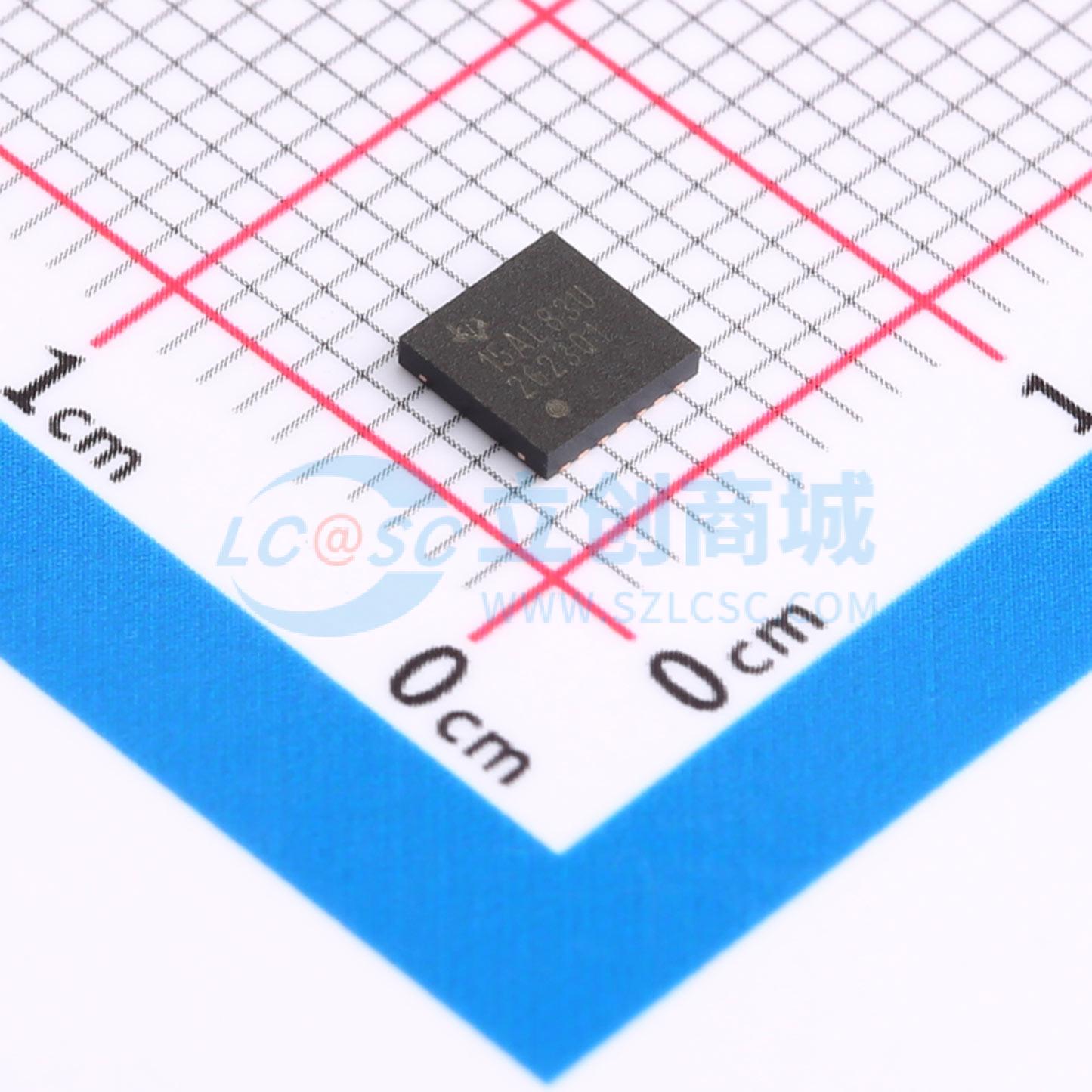

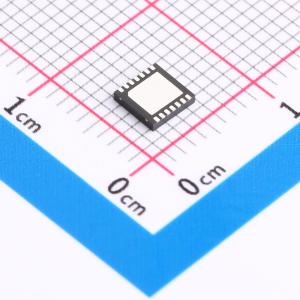

温馨提醒：图片仅供参考，商品以实物为准

LM2623QNHLTQ1

基于门控振荡器的汽车类直流/直流升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2623-Q1 符合 AEC-Q100 标准的 0.8V 至 14V 输入电压、2A 负载电流、升压直流/直流
品牌名称: TI(德州仪器)
商品型号: LM2623QNHLTQ1
商品编号: C1848509
商品封装: WSON-14-EP(4x4)
包装方式: 编带
商品毛重: 0.103克(g)

商品参数

商品概述

LM2623-Q1 是一款用于汽车系统的高效通用型升压直流/直流开关稳压器。此器件支持0.9V 至14V 之间的输入电压，并可将其转换为1.24V 至14V 的稳压输出电压。为了适应多种应用，LM2623-Q1 允许设计人员编程设定输出电压、工作频率（300kHz 至2MHz）和占空比（17% 至90%）以优化性能。所选值可以是固定的，也可以随输入电压或输入/输出电压比而变化。 LM2623-Q1 采用非常简单的开/关调节模式在较宽的工作范围内实现良好效率和稳定运行。此器件通常情况下通过跳脉冲（脉冲频率调制(PFM)）方式来调压。

商品特性

符合AEC-Q100 标准的汽车应用的32 通道AFE
器件温度等级1：环境工作温度范围为 -40℃至125℃
器件HBM ESD 分类等级2
器件CDM ESD 分类等级C4A
在非常宽的负载范围内具有较高的效率
非常低的输出电压纹波
高达2MHz 的开关频率
0.9V 至14V 工作电压范围
1.1V 启动电压
1.24V 至14V 可调节输出电压
0.17Ω 内部MOSFET
稳压器效率高达90%
典型的工作电流为80μA（输入到电源的VDD 引脚）
低关断电流 (<2.5μA)
4mm×4mm 热增强型WSON 封装选项

应用领域

汽车摄像机
汽车雷达
汽车GPS
闪存存储器编程
白光LED 驱动器

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	900mV~14V
	输出电压	1.24V~14V
	输出电流	2.85A
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	80uA
	开关管(内置/外置)	内置
	输出类型	可调
