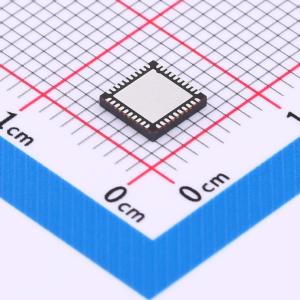

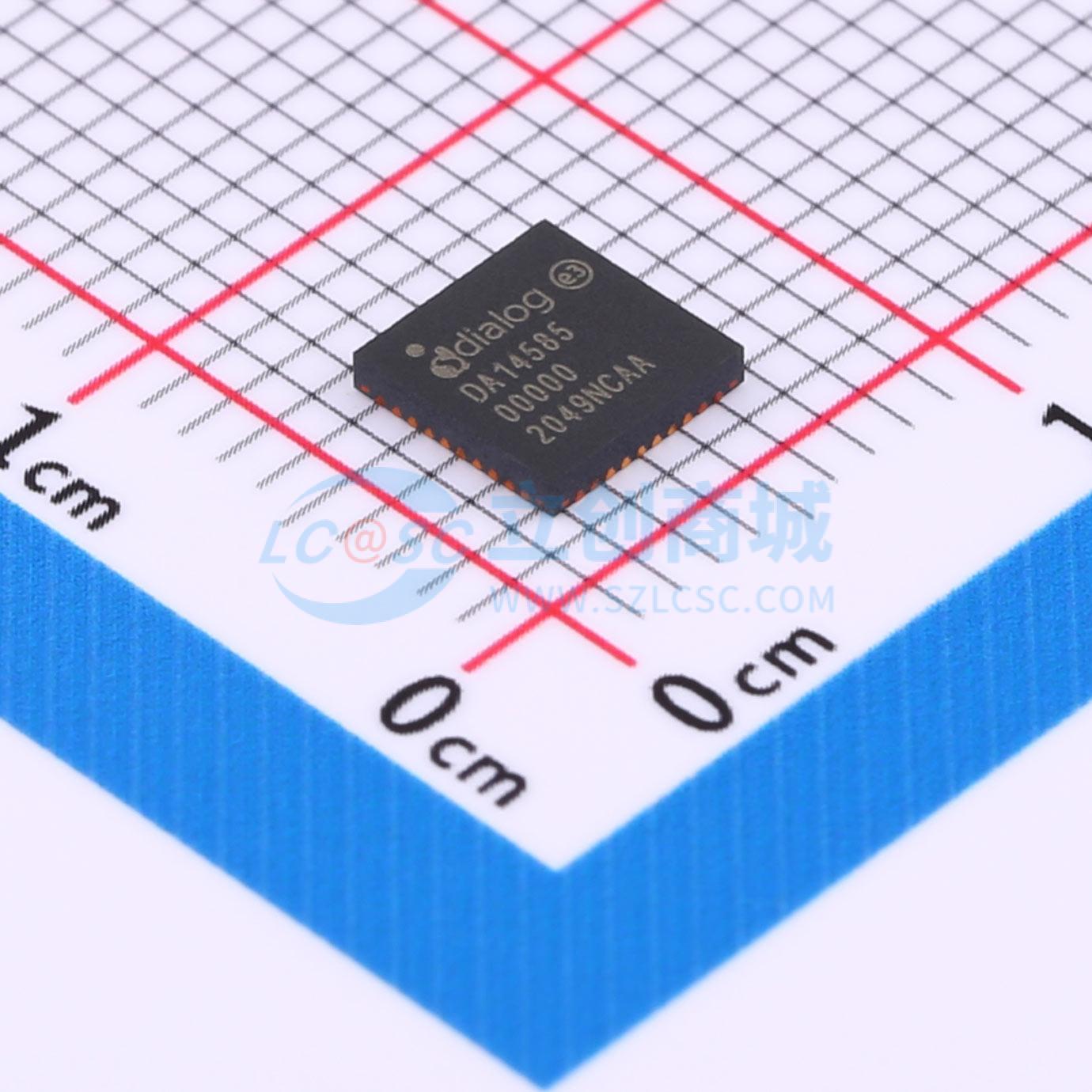

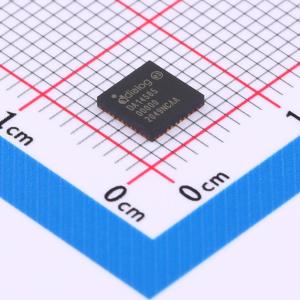

DA14585-00000AT2

DA14585是一款超低功耗片上系统（SoC），集成了2.4 GHz收发器和带有96 kB RAM及64 kB一次性可编程（OTP）存储器的ARM Cortex - M0微控制器。它启动时间极快（<50 ms），支持多达8个蓝牙低功耗（Bluetooth LE）连接。可作为独立应用处理器使用，也可在托管系统中作为数据泵使用。 无线电收发器、基带处理器和经过认证的蓝牙低功耗协议栈完全符合蓝牙低功耗5.0标准。 DA14585拥有用于实现蓝牙低功耗链路层的专用硬件和用于增强连接能力的接口控制器。 蓝牙低功耗固件包括L2CAP服务层协议、安全管理器（SM）、属性协议（ATT）、通用属性配置文件（GATT）和通用访问配置文件（GAP）。支持蓝牙技术联盟（Bluetooth SIG）发布的所有配置文件以及自定义配置文件。 该器件适用于需要支持语音命令的远程控制单元（RCU）、无线传感器节点、蓝牙Mesh应用、健身追踪器、玩具和人机接口设备（键盘、鼠标等）。

• 符合蓝牙V5.0、ETSI EN 300 328和EN 300 440 Class 2（欧洲）、FCC CFR47 Part 15（美国）以及ARIB STD - T66（日本）标准
• 支持多达8个蓝牙低功耗连接
• 冷启动时间少于50 ms
• 处理能力：带有SWD接口的16 MHz 32位ARM Cortex - M0；专用链路层处理器；AES - 128位加密处理器
• 存储器：64 kB一次性可编程（OTP）存储器；96 kB数据/保留SRAM；128 kB ROM
• 电源管理：集成降压/升压DCDC转换器；P0、P1和P2端口耐压3.3 V；仅4个电源引脚，易于去耦；支持硬币电池（典型3.0 V）和碱性电池（典型1.5 V）；支持1.8 V冷启动；10位ADC用于电池电压测量
• 数字控制振荡器：16 MHz晶体（最大±20 ppm）和RC振荡器；32 kHz晶体（±50 ppm，最大±500 ppm）和RCX振荡器
• 灵活的复位电路：系统和上电复位共用一个引脚
• 通用、捕获和睡眠定时器
• 数字接口：通用I/O：14个（WLCSP34）、25个（QFN40）、32个（QFN48）；2个带硬件流控制、速率高达1 Mbps的UART；SPI +接口；100 kHz、400 kHz的I2C总线；支持三轴的正交解码器
• 模拟接口：4通道10位ADC
• 完全集成的2.4 GHz CMOS收发器
• 单导线天线：无需RF匹配或RX/TX切换
• VBAT3V时的电源电流：发射（TX）：3.4 mA，接收（RX）：3.7 mA（使用理想DCDC时）
• 0 dBm发射输出功率
• “近场模式”下 - 20 dBm输出功率
• • 93 dBm接收灵敏度

• 语音控制遥控器
• 信标
• （多传感器）可穿戴设备：健身追踪器；消费健康设备
• 智能手表
• 人机接口设备：键盘；鼠标
• 玩具
• 消费电器
