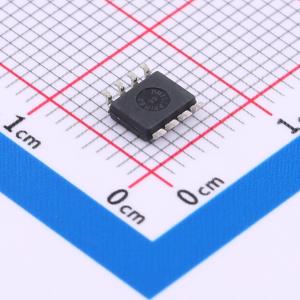

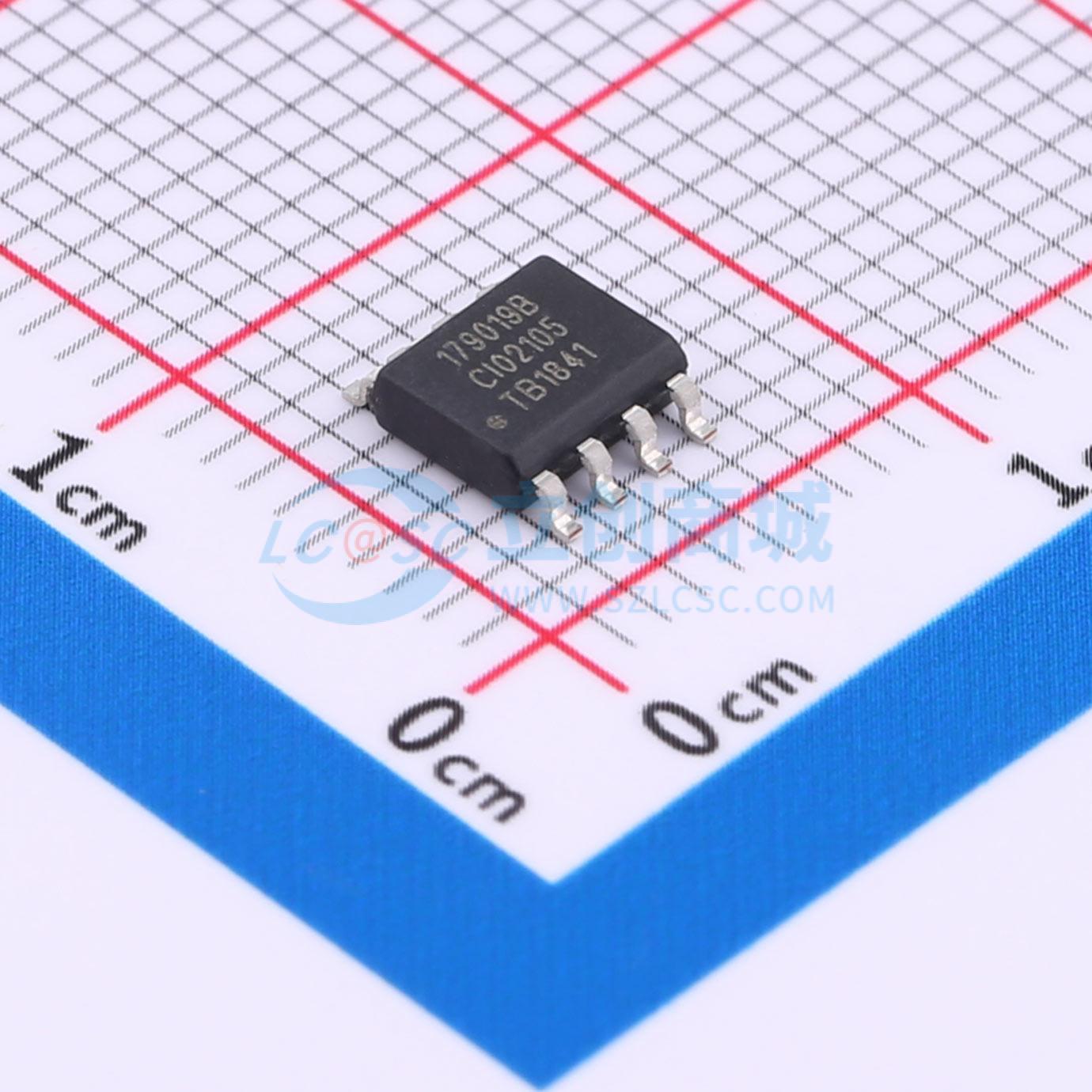

IW1790-19B实物图

温馨提醒：图片仅供参考，商品以实物为准

IW1790-19B

IW1790-19B

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高性能AC/DC快速充电电源控制器，采用主变压器通信（XM-Comm）技术，可减少外部元件数量并简化系统设计。该设备工作在准谐振模式，以提供高效率，还具备许多关键的内置保护功能。无需传统的次级反馈电路，即可实现紧密的多级恒压和多级恒流调节。在保持所有工作条件下的稳定性的同时，还无需环路补偿组件。优化后可与Dialog的iW660/2/3次级侧控制器配合使用，适用于各种快速充电协议，如三星自适应快速充电（AFC）、高通Quick Charge 2.0和3.0（QC2.0和QC3.0）技术、华为快速充电器协议（FCP）等，以实现移动设备（MD）请求时的快速平稳电压转换。与iW660/2/3配对时，可完全消除初级和次级侧之间的光耦合器
品牌名称: RENESAS(瑞萨)/IDT
商品型号: IW1790-19B
商品编号: C18213582
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.194595克(g)

商品参数

商品特性

集成的XM-Comm技术消除了次级到初级的光耦合器
变压器通信用于所有快速充电信息：输出电压请求、输出电流限制、输出电压下冲和过压保护
源充电VCC技术消除了主动启动（ASU），并在230VAC下保持超低空载功耗（<20mW），典型设置为5V/2A输出
高VCC引脚电压等级消除了外部VCC LDO
通过初级侧反馈和控制实现紧密多级恒压和多级恒流调节
快速动态负载响应（DLR）
专有的优化负载自适应最大恒定频率PWM开关，结合准谐振操作，实现最佳尺寸、效率和共模噪声
多模式PWM/PFM控制在各种负载条件下提高效率
用户可配置的4级线缆压降补偿，独立于输出电压
EZ-EMI设计增强可制造性
内置单点故障保护，防止输出短路（包括软短路和半短路）、输出过压和输出过流
SmartDefender+控制技术通过有效降低故障条件下的平均输出功率来解决电缆和连接器中的软短路问题，而不会锁定
在整个工作范围内无听觉噪声
支持快速充电技术，如AFC、QC 2.0和3.0技术、FCP等

应用领域

快速充电AC/DC适配器适用于智能手机、平板电脑和其他便携设备（3.6V-12V, 1A-3A）。
