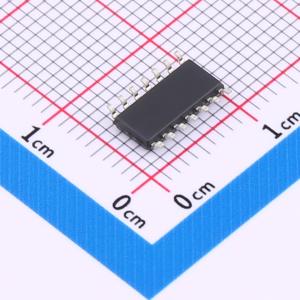

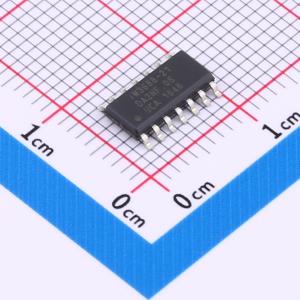

IW3688-21

iW3688是一款用于可调光LED灯具的单级高性能交流/直流离线电源控制器。它采用先进的数字控制技术来检测调光器类型，使其能够提供动态阻抗以与调光器接口，并同时控制LED亮度。

凭借先进的调光器检测技术，iW3688可以与大多数墙装调光器配合使用，包括前沿调光器（R型或R-L型）、后沿调光器（R-C型）和智能调光器。此外，iW3688的逐周期波形分析技术允许快速响应调光器瞬态变化。

在无调光模式下，iW3688使主功率转换器以准谐振模式运行，向LED负载供电，从而提供高功率效率和低电磁干扰(EMI)。当线路中没有调光器时，iW3688优化了功率因数并最小化了流向交流线路的电流谐波失真。iW3688常用的转换器拓扑结构为降升压和反激式。

iW3688使用专利的PrimAccurate原边感应技术，在不同交流线路电压和LED负载电压下实现优异的LED电流调节，无需次级侧反馈电路，从而省去了光电耦合器的需求。

通过简化EMI滤波器（利用Dialog的EZ-EMI技术），以及集成电流沉、开关和Vcc充电电路，iW3688减少了外部元件数量。此外，iW3688不需要辅助绕组，这消除了定制电感器的需求。iW3688的数字控制环路在所有工作条件下保持稳定，无需环路补偿元件。

iW3688保持了宽范围调光的高性能，并通过简单的应用电路实现了优秀的调光器兼容性。

• 隔离/非隔离离线120VAC/230VAC LED驱动器，输出功率高达20W
• 宽线路频率范围（从45Hz到66Hz）
• 满足IEC61000-3-2电流谐波要求
• 总谐波失真<20%，且功率因数>0.92
• 优秀的调光兼容性
  • 前沿调光器
  • 后沿调光器
  • 数字智能调光器
• 宽调光范围1%至100%
• 智能数字控制将电流沉功能集成到电源开关电路中
• 先进的IC电源管理和电压检测使现成电感器得以使用
• 通过谐振控制实现高效率（典型值>85%，不带调光器时）
• 优异的交流线路失真抗扰度确保在实际使用中的产品质量
• 过温LED电流折返和关断
• 精确的LED电流调节（±5%）
• 快速启动<0.5秒（不带调光器时）
• 多重保护特性，包括：
  • LED开路和短路保护
  • 电流检测电阻开路和短路保护
  • 交流线路过压保护
  • 过流保护

• 可调光LED改造灯泡，最高20瓦
• 可调光LED灯具，最高20瓦
