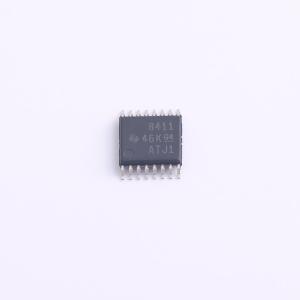

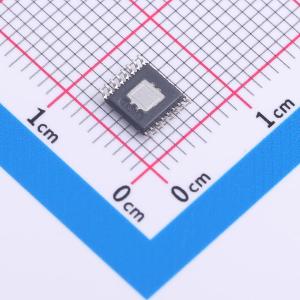

DRV8411PWPR
双H桥电机驱动器，带电流调节
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8411PWPR
- 商品编号
- C18212622
- 商品封装
- HTSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2522克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 主动制动功能；交错导通保护；电流采样/调节功能 |
商品概述
DRV8411是一款双H桥电机驱动器，可驱动一个或两个直流有刷电机、一个步进电机、螺线管或其他感性负载。三倍电荷泵使该器件能够低至1.65V工作，以适应1.8V电源轨和低电池电量情况。电荷泵集成了所有电容，并允许100%占空比运行。输入和输出可以并联，以一半的导通电阻驱动高电流有刷直流电机。
该器件通过将内部参考电压与xISEN引脚上的电压进行比较来实现电流调节，xISEN引脚上的电压与通过外部感测电阻的电机电流成正比。限制电流的能力可以显著降低电机启动和堵转时的大电流。
低功耗睡眠模式通过关闭大部分内部电路来实现超低静态电流消耗。内部保护功能包括欠压、过流和过热保护。
DRV8411是一系列器件的一部分，这些器件具有引脚兼容、可扩展的导通电阻选项，以支持各种负载，同时只需进行最小的设计更改。有关该系列器件的信息，请参阅第4节。可在ti.com上查看我们完整的有刷电机驱动器产品组合。
商品特性
- 双H桥电机驱动器，可驱动：
- 一个双极步进电机
- 一个或两个有刷直流电机
- 螺线管和其他感性负载
- 低导通电阻：高侧+低侧 = 400mΩ（典型值，25°C）
- 宽电源电压范围：1.65至11V
- 引脚与以下器件兼容：
- DRV8833：360mΩ/桥
- DRV8833C：1735mΩ/桥
- DRV8847：1000mΩ/桥
- DRV8410：800mΩ/桥
- DRV8411A：400mΩ/桥
- 高输出电流能力：4A峰值
- PWM控制接口
- 支持1.8V、3.3V和5V逻辑输入
- 集成电流调节功能
- 低功耗睡眠模式：在VM = 5V、TJ = 25°C时，≤ 40nA
- 小封装和小尺寸：
- 带PowerPAD的16引脚HTSSOP，5.0×4.4mm
- 带PowerPAD的16引脚WQFN，3.0×3.0mm
- 集成保护功能：
- VM欠压锁定（UVLO）
- 自动重试过流保护（OCP）
- 热关断（TSD）
- 故障指示引脚（nFAULT）
应用领域
- 电池供电玩具
- 销售点打印机
- 视频监控摄像头
- 办公自动化设备
- 游戏机
- 机器人
- 电子智能锁
- 通用螺线管负载
