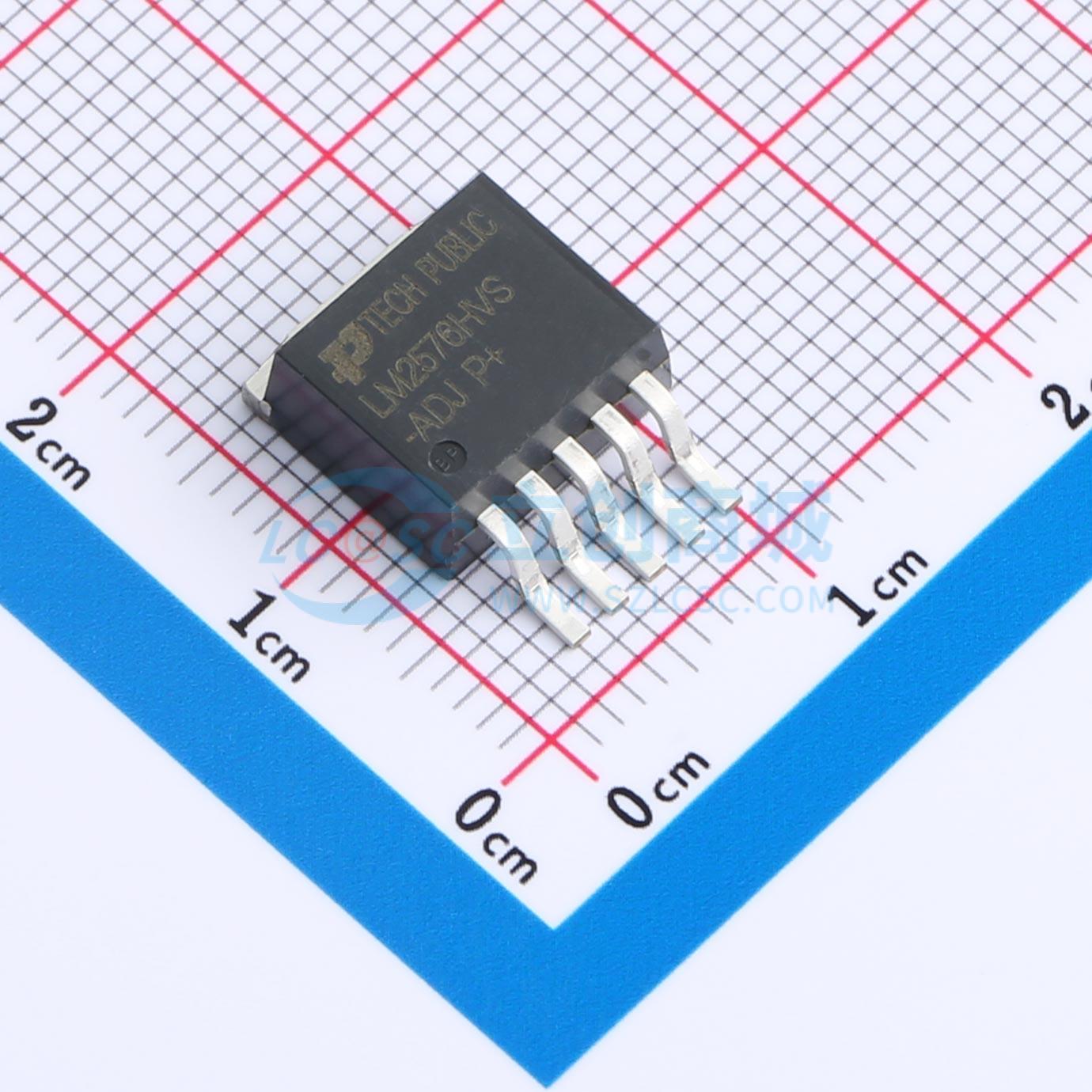

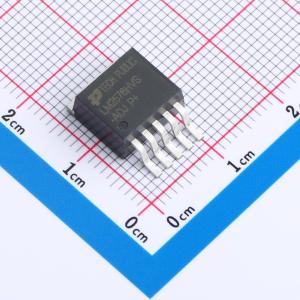

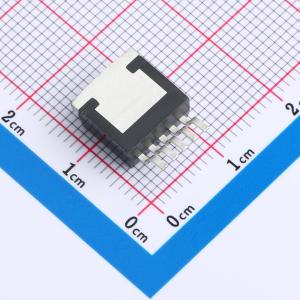

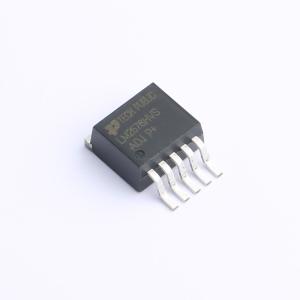

温馨提醒：图片仅供参考，商品以实物为准

LM2576HVS-ADJ

3A/52kHz降压开关调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2576HVS系列调节器是单片集成电路,提供所有降压（buck）开关调节器所需的主动功能,能够驱动3A负载,具有优秀的线路和负载调节性能。这些器件提供固定输出电压版本（3.3V, 5.0V, 12V, 15V）和可调输出版本。内部频率补偿和固定频率振荡器使其易于使用,同时具备过流保护和热关断功能。
品牌名称: TECH PUBLIC(台舟)
商品型号: LM2576HVS-ADJ
商品编号: C18212635
商品封装: TO-263-5L
包装方式: 编带
商品毛重: 1.92425克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

LM2576HVS系列稳压器是单片集成电路，为降压型开关稳压器提供所有有源功能，能够驱动3A负载，具备出色的线性和负载调节能力。这些器件有3.3V、5.0V、12V、15V的固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，并且包含内部频率补偿和固定频率振荡器。LM2576HVS系列是流行的三端线性稳压器的高效替代品。它能大幅减小散热器的尺寸，在某些情况下无需使用散热器。多家不同制造商提供专为LM2576HVS优化的标准系列电感器。这一特性极大地简化了开关模式电源的设计。其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证有±4%的容差，振荡器频率有±10%的容差。具备外部关断功能，典型待机电流为50μA。输出开关包含逐周期电流限制，以及在故障条件下提供全面保护的热关断功能。

商品特性

降压型开关稳压器可调版本输出电压范围为1.23V至52V，在电压和负载条件下最大偏差±4%
保证输出电流为3A
固定输出电压：3.3V、5.0V、12V和15V
宽输入电压范围60V
52kHz固定频率振荡器
具备TTL关断能力，低功耗待机模式
仅需4个外部元件
高效率
使用现成的标准电感器
采用TO - 263封装
热关断和电流限制保护
湿度敏感度等级3

应用领域

简单高效的降压型稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正到负转换器（升降压型）

数据手册PDF

放大查看下载PDF

优惠活动

8.8折

购买数量

(800个/圆盘，最小起订量 1 个)

个

起订量：1 个800个/圆盘

总价金额：

￥ 0.00

近期成交60单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	60V
	输出电压	1.23V~52V
	输出电流	3A
	开关频率	52kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	可调
