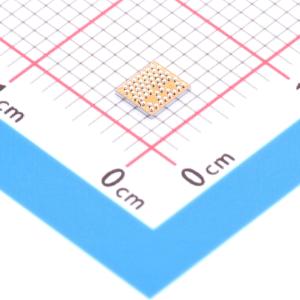

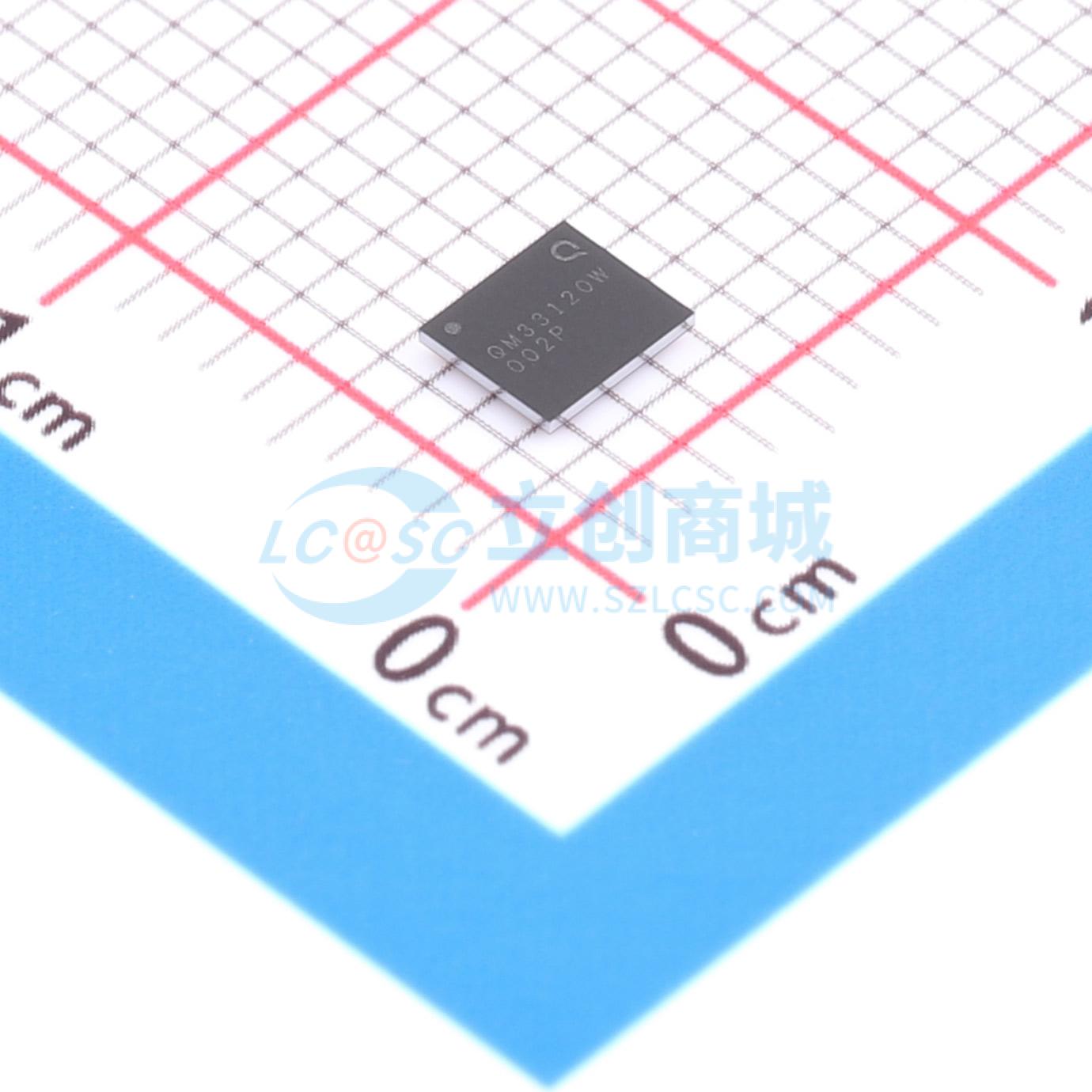

温馨提醒：图片仅供参考，商品以实物为准
QM33120WTR13
超宽带低功耗收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Qorvo
- 商品型号
- QM33120WTR13
- 商品编号
- C18212631
- 商品封装
- WLCSP-52(3.1x3.5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 6.5GHz~8GHz | |
| 接口类型 | GPIO；SPI | |
| 工作电压 | 1.62V~3.6V | |
| 应用领域 | 802.15.4 |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 6.8Mbps | |
| 发射电流 | 14mA | |
| 灵敏度 | -100dBm | |
| 接收电流 | 16mA | |
| 类型 | 收发器 |
商品概述
QM33120W是一款单芯片超宽带低功耗低成本收发器，符合IEEE Std. 802.15.4‑2020和IEEE Std. 802.15.4z‑2020标准。该器件可用于双向测距、到达时间差和到达角定位系统，实现10厘米精度的资产定位，同时提供精准定位和数据传输功能。
商品特性
- 符合IEEE 802.15.4-2020和IEEE 802.15.4z-2020标准
- 支持信道5和信道9
- 支持双向测距、到达时间差和到达角定位方案
- 外部元件数量少
- 支持增强型飞行时间安全模式
- 集成硬件AES 256加密
- 功耗低
- 支持850 kbps和6.8 Mbps数据速率
- 数据包长度从0到1023字节可调
- 支持超短帧长的定制模式
- 集成媒体访问控制支持功能
- 支持高达32 MHz速率的SPI接口连接主微控制器
- 符合日本和韩国法规要求
- 采用52球晶圆级芯片尺寸封装，尺寸为3.1 mm × 3.5 mm
应用领域
- 实时定位系统
- 位置感知无线传感器网络
- 地理围栏安全
- 安全访问与支付
- 低延迟无线数据通信
- 位置感知控制
