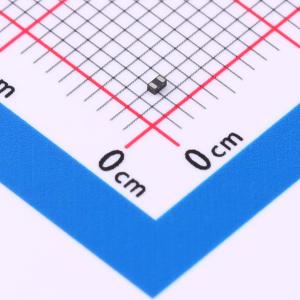

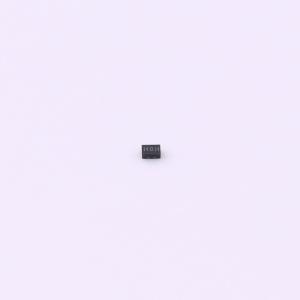

温馨提醒：图片仅供参考，商品以实物为准
PESD5V5C1BLYL
双向ESD 5.5V截止 峰值浪涌电流：6.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低电容双向静电放电（ESD）保护二极管，属于TrEOS保护系列。该器件采用小型无引脚DFN1006 - 2（SOD882 - 2）表面贴装器件（SMD）塑料封装。超低电容、高ESD最大额定值和超小封装的组合，使该器件非常适合用于高速数据线保护。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V5C1BLYL
- 商品编号
- C18212174
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 5.4V | |
| 峰值脉冲电流(Ipp) | 6.5A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 8V | |
| 反向电流(Ir) | 1nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.245pF |
商品概述
超低电容双向静电放电（ESD）保护二极管，属于TrEOS保护系列。该器件采用小型无引脚DFN1006 - 2（SOD882 - 2）表面贴装器件（SMD）塑料封装。超低电容、高ESD最大额定值和超小封装的组合，使该器件非常适合用于高速数据线保护。
商品特性
- 单线路双向ESD保护
- 超低电容：Cd < 0.3 pF
- 高达15 kV的ESD保护（IEC 61000 - 4 - 2）
- 深度回滞特性，动态电阻为0.35欧姆
- IEC 61000 - 4 - 5（浪涌）：IPP = 8.8 A峰值脉冲（平均测量值）
- 极低的钳位电压，可保护敏感的I/O接口
应用领域
- 超高速数据线，如USB 3.2或HDMI 2.0
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外设
