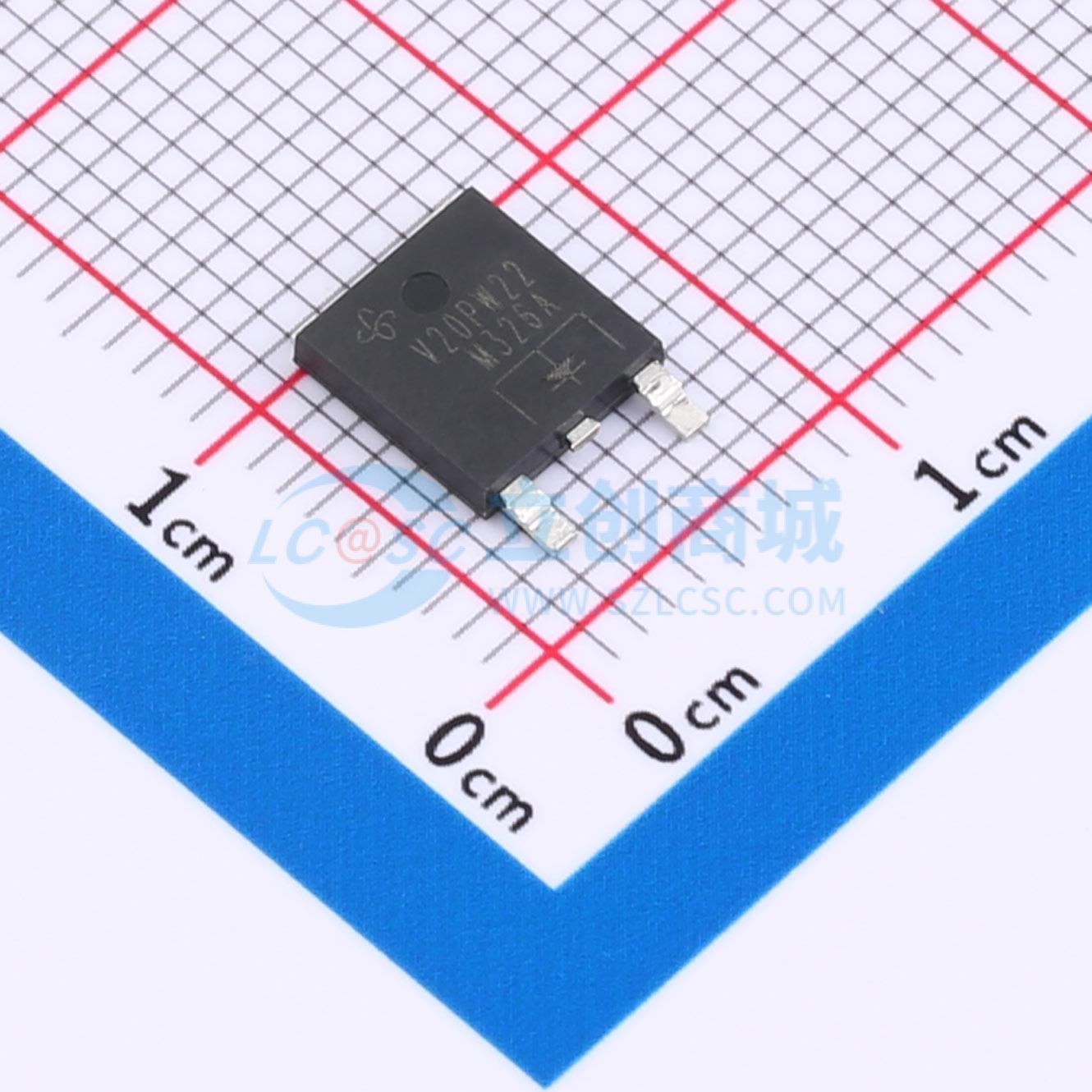

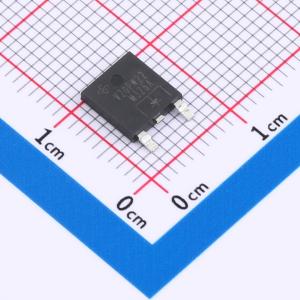

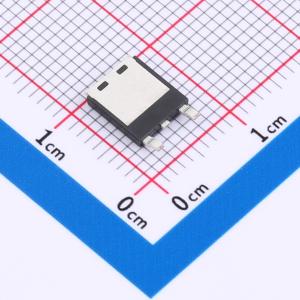

温馨提醒：图片仅供参考，商品以实物为准
V20PW22-M3/I
电压:200V 电流:20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：极低的外形高度，典型值为1.3mm。沟槽MOS肖特基技术。适合自动贴装。正向压降小，功率损耗低。高效运行。符合J-STD-020的MSL 1级，LF最大峰值温度为260℃。应用：低压高频DC/DC转换器。续流二极管
- 品牌名称
- VISHAY(威世)
- 商品型号
- V20PW22-M3/I
- 商品编号
- C18212238
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.338克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 860mV@20A | |
| 直流反向耐压(Vr) | 200V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 20A | |
| 反向电流(Ir) | 300uA@200V | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 200A |
商品概述
高电流密度表面贴装TMBS（沟槽MOS势垒肖特基）整流器。在IF = 5A时，超低VF = 0.58V，采用SlimDPAK（TO - 252AE）封装。
商品特性
- 极低的外形
- 典型高度为1.3mm
- 沟槽MOS肖特基技术
- 非常适合自动贴装
- 正向压降小，功率损耗低
- 高效运行
- 符合J - STD - 020标准的MSL 1级，LF最高峰值温度为260°C
- 可提供AEC - Q101认证产品
- 汽车订购代码：基础产品编号HM3
应用领域
用于低压高频DC/DC转换器、续流二极管和极性保护应用。
