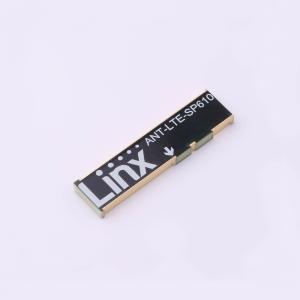

ANT-LTE-SP610-T

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TE Connectivity(泰科电子)
商品型号: ANT-LTE-SP610-T
商品编号: C18212233
商品封装: SMD,40x10mm
包装方式: 编带
商品毛重: 2.166667克(g)

商品参数

	属性	参数值
	商品目录	天线
	天线类型	-
	中心频率	750.5MHz；2.3525GHz；2.593GHz；1.955GHz；875.5MHz
	带宽	105MHz；490MHz；95MHz；169MHz；194MHz
	增益	5.1dBi；5.3dBi；2.7dBi；4.9dBi
	阻抗	50Ω

商品概述

Linx Technologies的Splatch SP610是一款用于嵌入式LTE和蜂窝物联网（LTE - M和NB - IoT）应用的表面贴装单极天线。SP610特别支持698 MHz至960 MHz的低频LTE频段，尤其是700 MHz频段，以及1710 MHz至2700 MHz频段，使其成为北美、欧洲和全球LTE和蜂窝低功耗广域（LPWA）应用的出色天线。SP610采用接地线路技术，在受到附近干扰源影响时能实现出色性能。它采用卷带包装，设计用于通过回流焊直接安装到印刷电路板上，适用于大批量应用。

商品特性

支持700 MHz频段
效率61%
峰值增益5.1 dBi
电压驻波比（VSWR） ≤ 3.4
紧凑封装

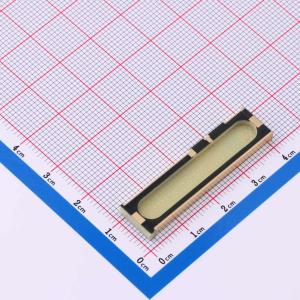

尺寸为40 mm × 10 mm × 2.8 mm
在小接地平面（102 mm x 45 mm）下具有出色性能
抗附近干扰源的接近效应
直接表面贴装到PCB
可采用回流焊或手工焊接组装

应用领域

蜂窝物联网：LTE - M（Cat - M1）和NB - IoT
全球LTE、UMTS和GSM
低功耗广域（LPWA）
智能家居网络
传感与远程监控

数据手册PDF

放大查看下载PDF

	属性	参数值
	功率	10W
	驻波比	3.4
	工作温度	-40℃~+120℃
	长度	40mm
	宽度	10mm
	高度	2.8mm
