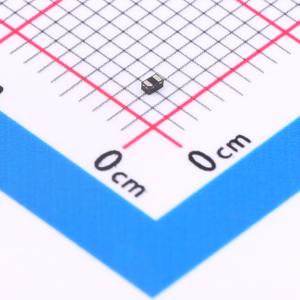

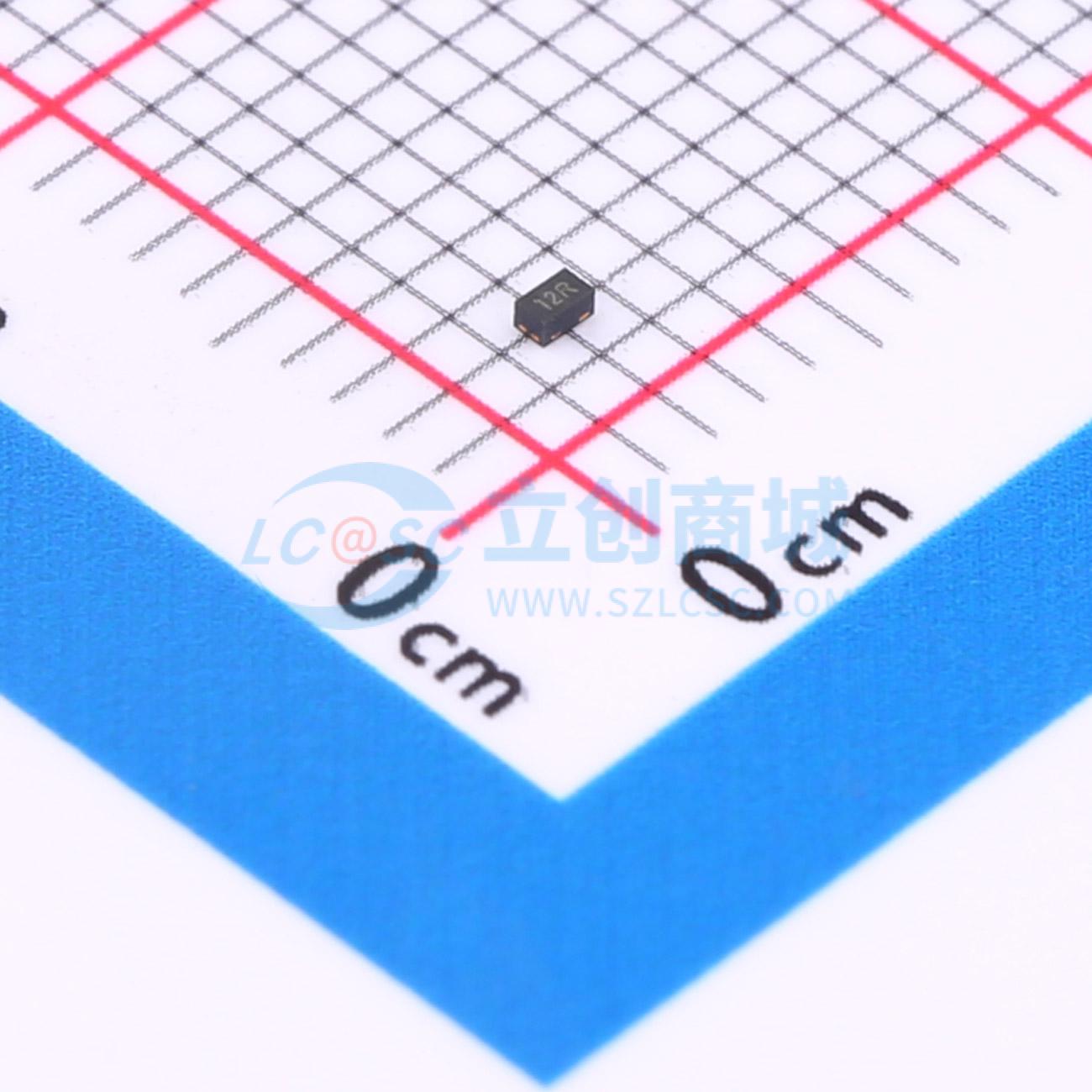

温馨提醒：图片仅供参考，商品以实物为准
BDFN2C121R
双向TVS 12V截止 峰值浪涌电流：3.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TVS二极管(ESD) ESD静电保护管 低结电容接口保护物料
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BDFN2C121R
- 商品编号
- C18199519
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 14.8V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.3pF |
商品特性
- 100W 峰值脉冲功率（tp = 8/20μs）
- 小型 DFN1006 封装
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容 Cj = 典型值 0.3pF（IO 到 IO）
- 保护一条数据/电源线
- IEC 61000 - 4 - 2 ±15kV 接触放电 ±20kV 空气放电
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000 - 4 - 5（雷击）3.5A（8/20μs）
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
