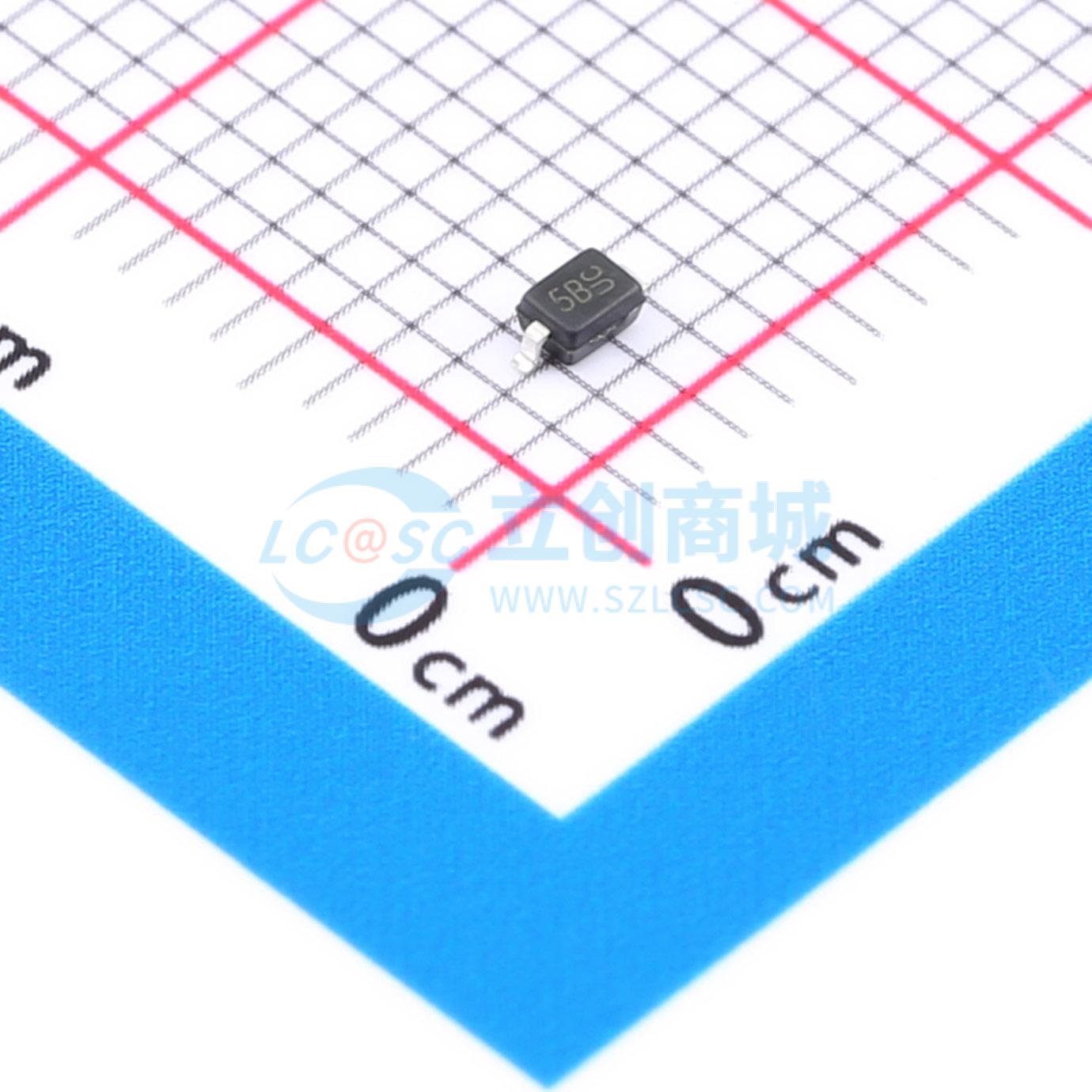

温馨提醒：图片仅供参考，商品以实物为准
BSD3C051U2
双向ESD 5V截止 峰值浪涌电流：7A@8/20us
- 描述
- TVS二极管(ESD) ESD静电保护管 低结电容接口保护物料
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BSD3C051U2
- 商品编号
- C18199525
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 击穿电压 | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.7pF |
商品特性
- 120瓦峰值脉冲功率（tp = 8/20微秒）
- SOD - 323封装
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（Cj = 0.8 pF，典型值）
- 保护一条数据/电源线
- IEC 61000 - 4 - 2 ±25 kV接触放电 ±25 kV空气放电
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40A(5/50ns)
- IEC 61000 - 4 - 5（浪涌）7A(8/20μs)
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
