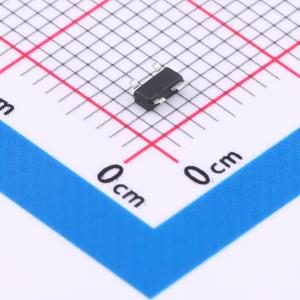

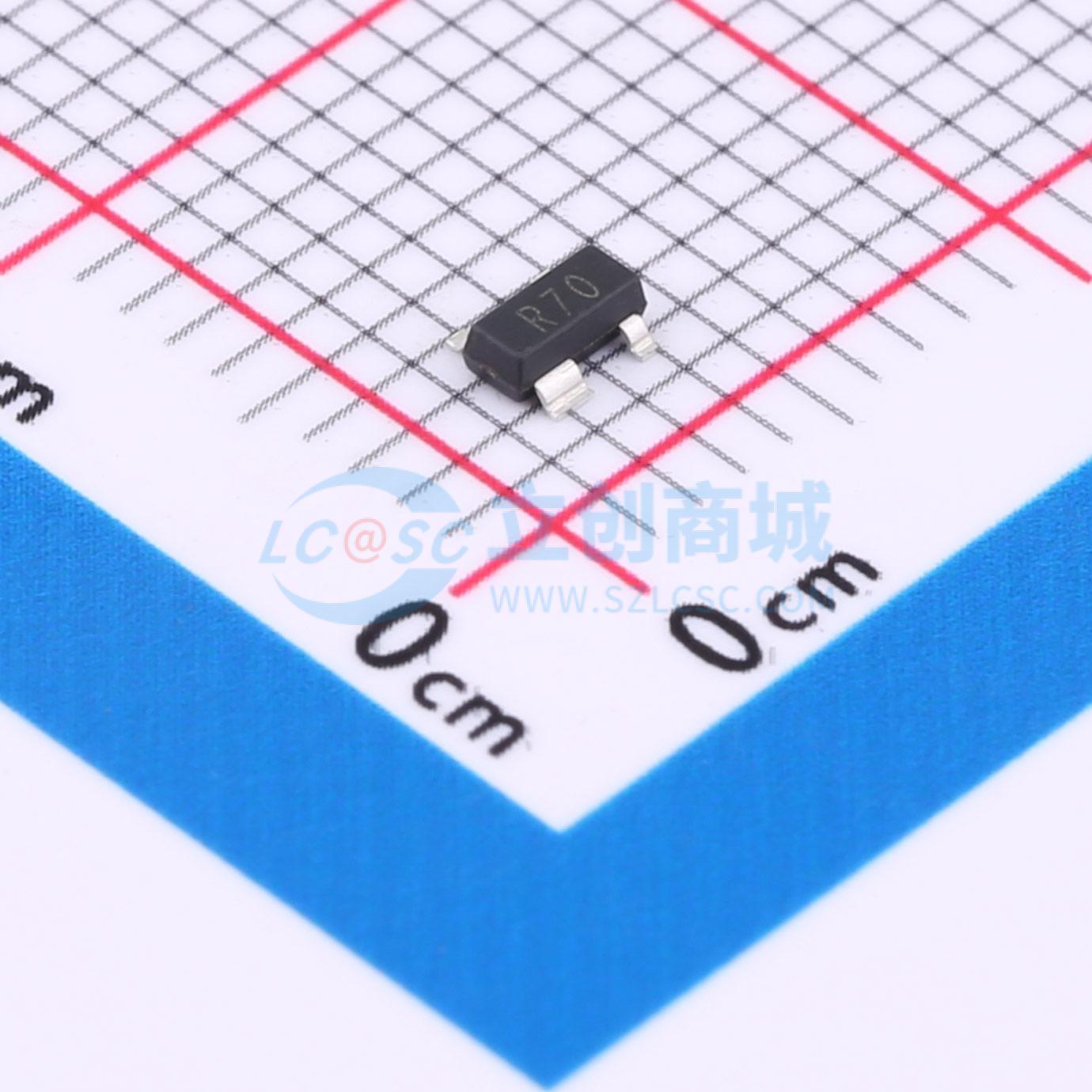

温馨提醒：图片仅供参考，商品以实物为准
BSR70
TVS 70V截止 峰值浪涌电流：20A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD静电保护管 接口保护物料
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BSR70
- 商品编号
- C18199528
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.033333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 70V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us | |
| 反向电流(Ir) | 2uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 5pF |
商品特性
- 保护两条 I/O 线路
- 工作电压：70V
- 适用于高速接口的低电容（典型值 5pF）
- 固态技术
- IEC 61000-4-2 标准：接触放电 ±8kV；空气放电 ±15kV
- IEC 61000-4-4（电快速瞬变脉冲群）：40A（5/50ns）
- IEC 61000-4-5（浪涌）：20A（8/20μs）
应用领域
- 10/100 以太网
- 火线接口和 USB 接口
- 敏感模拟输入
- 便携式电子设备
- 局域网/广域网设备
- 视频线路保护
- 微控制器输入保护
