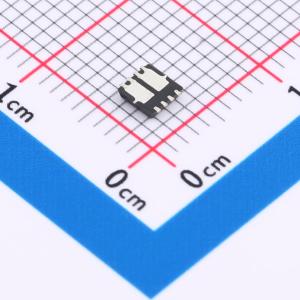

温馨提醒：图片仅供参考，商品以实物为准
CMSC22DN04
2个N沟道 耐压:40V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CMSC22DN04旨在提供一个高效同步降压功率级，具备优化的布局和电路板空间利用率。该器件非常适合用于紧凑型DC/DC转换器应用。
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMSC22DN04
- 商品编号
- C18198753
- 商品封装
- DFN-8(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 25mΩ@10V | |
| 耗散功率(Pd) | 24W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 14nC@10V | |
| 输入电容(Ciss) | 850pF | |
| 反向传输电容(Crss) | 50pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 90pF |
商品概述
CMSC055N04采用先进的SGT技术，可提供出色的RDS(ON)。该器件适用于电池保护或其他开关应用。
商品特性
- 低导通电阻
- 经过100%雪崩测试
- 快速开关
- 符合RoHS标准
应用领域
- 计算、服务器和负载点(POL)领域的DC/DC转换器
- 电信和工业领域的隔离式DC/DC转换器
