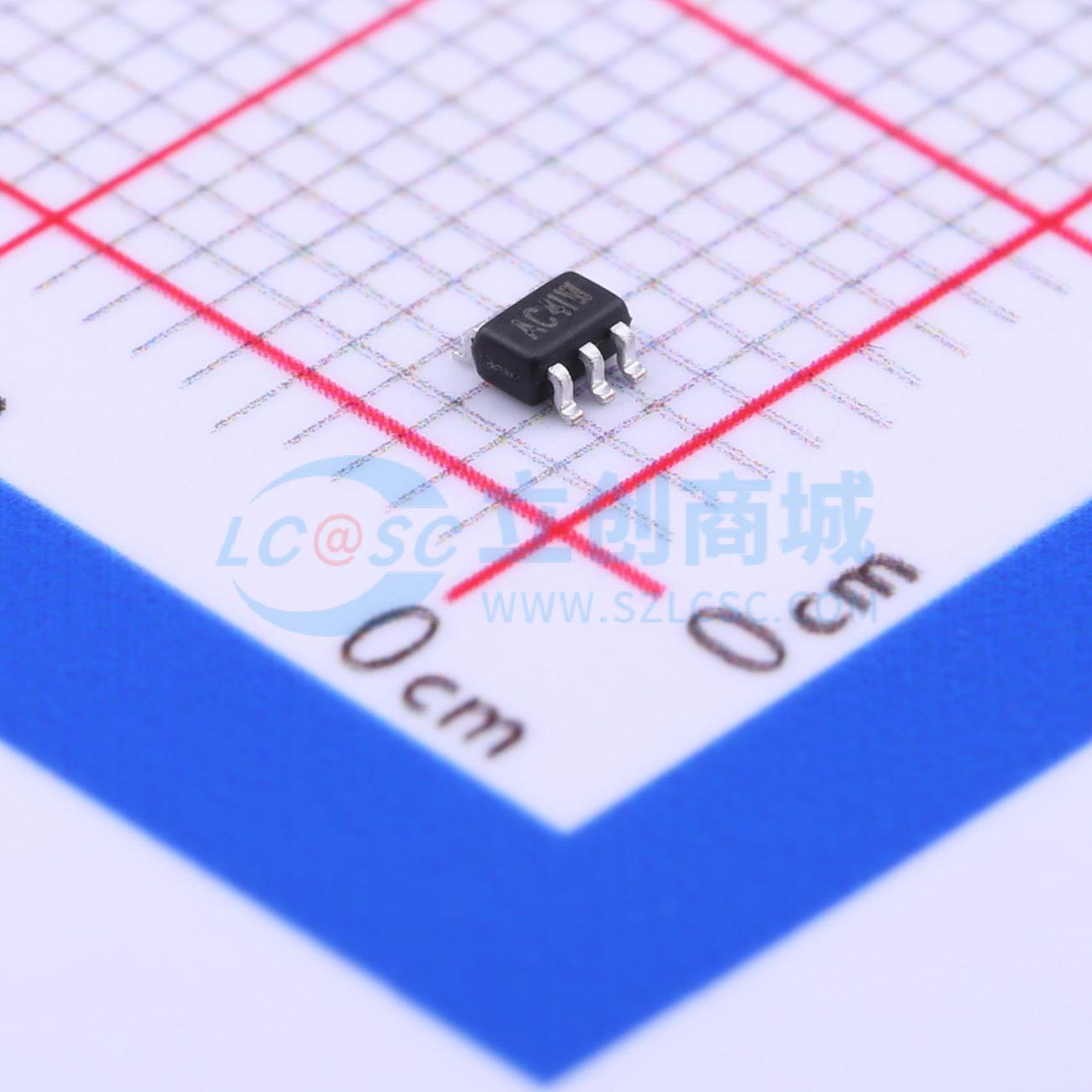

温馨提醒：图片仅供参考，商品以实物为准
LMV321TP-CR
40μA、1.27MHz微功耗轨到轨输入输出运算放大器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 40uA，1.27MHz，轨到轨输入、输出
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- LMV321TP-CR
- 商品编号
- C182098
- 商品封装
- SOT-353-5(SC-70-5)
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1.27MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 600nV/℃ | |
| 压摆率(SR) | 900V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 39nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 40uA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.1V~6V |
商品概述
LMV321TP/358TP/324TP 是 CMOS 单运放、双运放和四运放，具有低失调、稳定的高频响应、低功耗、低电源电压以及轨到轨输入和输出的特点。它们采用了 3PEAK 专有的专利设计技术，在所有微功耗 CMOS 放大器中实现了同类最佳性能。 LMV321TP/358TP/324TP 在任何容性负载下均为单位增益稳定，具有恒定的 1.27MHz 增益带宽积、0.9V/μs 的压摆率，每个放大器仅消耗 40μA 的电源电流。模拟微调与校准程序可将输入失调电压降低至 3.5mV 以下。自适应偏置和动态补偿使 LMV321TP/358TP/324TP 对于 1kHz 和 10kHz、2VPP 的信号，“总谐波失真 + 噪声”分别达到 -105dB 和 -90dB。超轨输入和轨到轨输出特性允许将整个电源电压用于信号范围。 这些特性的组合使 LMV321TP/358TP/324TP 在其功率等级的轨到轨输入/输出 CMOS 运算放大器中表现卓越。LMV321TP/358TP/324TP 是电池供电应用的理想选择，因为它们能将电池使用寿命期间因电源电压变化导致的误差降至最低，即使对于轨到轨输入运算放大器也能保持高共模抑制比。 LMV321TP/358TP/324TP 可用作许多市售运算放大器的经济高效的直接替换产品，以降低功耗并改善输入/输出范围和性能。
商品特性
- 升级至 LMV321/LMV358/LMV324 系列
- 稳定的 1.27MHz 增益带宽积，每个放大器典型静态电流仅 40μA
- 0.9V/μs 压摆率
- 任何容性负载下单位增益稳定
- 失调电压：最大 3.5mV
- 失调电压温度漂移：0.6μV/℃
- 输入偏置电流：典型值 1pA
- 总谐波失真 + 噪声：1kHz 时为 -105dB，10kHz 时为 -90dB
- 共模抑制比/电源抑制比：110dB/102dB
- 超轨输入共模范围
- 输出摆幅典型值距各轨 5mV 以内
- 过驱动输入无相位反转
- 无交越失真
- 驱动 2kΩ 阻性负载
- 单 +2.1V 至 +6.0V 电源电压范围
- -40℃ 至 125℃ 工作范围
- ESD 等级：抗扰 8KV – HBM、2KV – CDM 和 500V – MM
- 环保、常用封装类型
应用领域
- 有源滤波器
- ASIC 输入或输出放大器
- 传感器接口
- 烟雾/气体/环境传感器
- 便携式仪器和移动设备
- 音频输出
- PCMCIA 卡
- 电池或太阳能供电系统
- 医疗设备
- 压电换能器放大器
