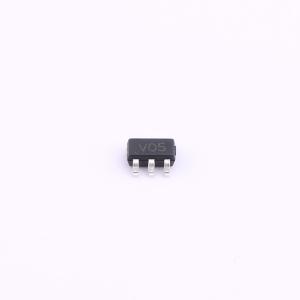

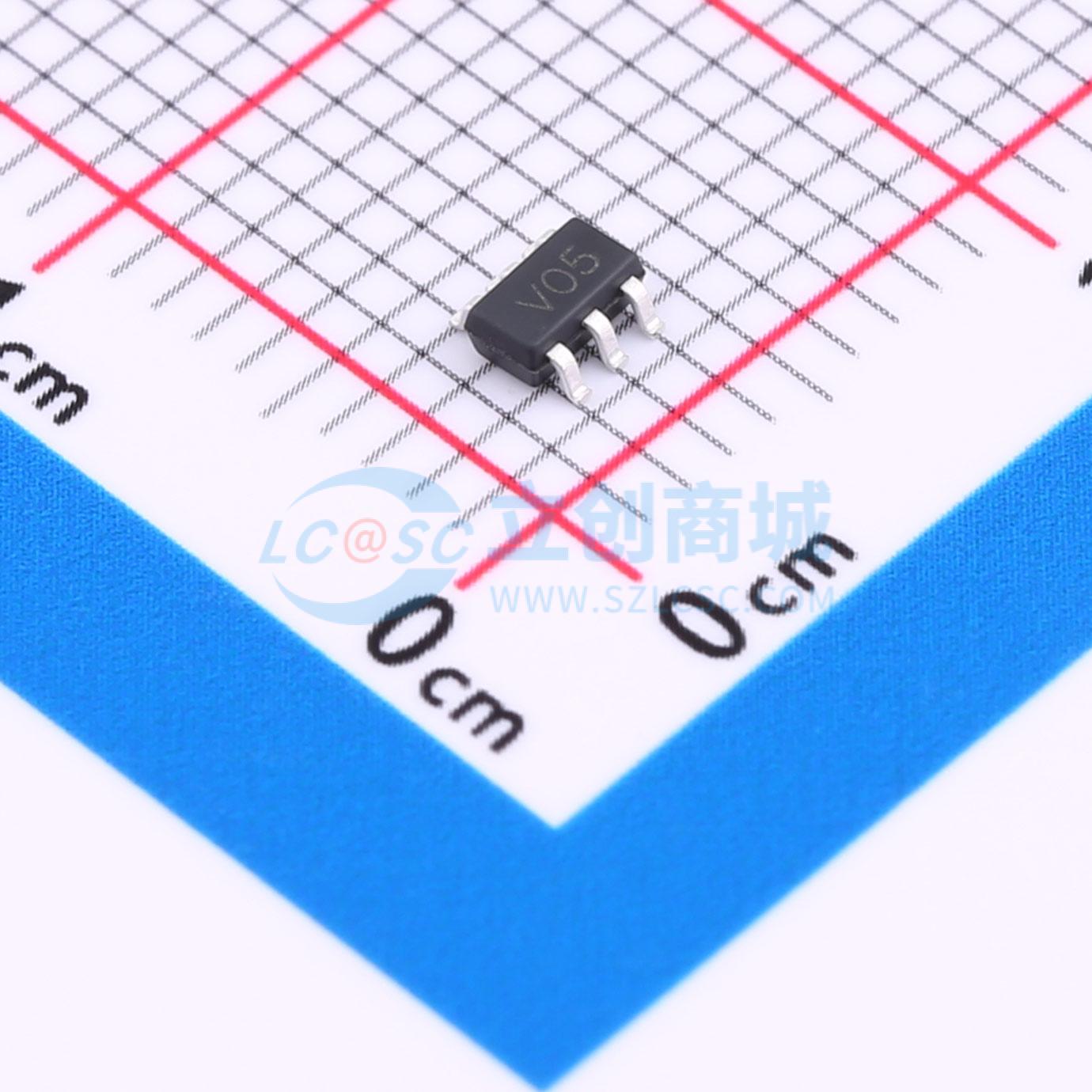

AZC199-04S
单向ESD 5V截止 峰值浪涌电流：5A
- 描述
- AZC199-04S的最大电容低至0.4pF，在高达1GHz的频率下工作时几乎无插入损耗。这使得该器件非常适合保护高速数据线，如USB 2.0、Firewire、DVI和千兆以太网接口。低电容阵列配置允许用户保护四条高速数据或传输线。低电感结构可在大电流浪涌期间将电压过冲降至最低。该器件可用于满足IEC61000-4-2标准4级（±15KV空气放电、±8KV接触放电）的ESD抗扰度要求。该器件专门设计用于保护连接到高速数据和传输线的敏感元件，使其免受ESD（静电放电）、CDE（电缆放电事件）和雷击引起的过电压影响。
- 品牌名称
- YONGYUTAI(永裕泰)
- 商品型号
- AZC199-04S
- 商品编号
- C18198285
- 商品封装
- SOT-163
- 包装方式
- 编带
- 商品毛重
- 0.0763克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V；28V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 150W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF；0.8pF |
商品概述
AZC199 - 04S的最大电容低至0.4pF，在高达1GHz的频率下工作时几乎无插入损耗。这使得该器件非常适合保护高速数据线，如USB 2.0、Firewire、DVI和千兆以太网接口。低电容阵列配置允许用户保护四条高速数据或传输线。低电感结构可在大电流浪涌期间将电压过冲降至最低。该器件可用于满足IEC61000 - 4 - 2标准4级（±15KV空气放电、±8KV接触放电）的ESD抗扰度要求。 该器件专门设计用于保护连接到高速数据和传输线的敏感元件，使其免受ESD（静电放电）、CDE（电缆放电事件）和雷击引起的过电压影响。
商品特性
- 保护四条I/O线和一条Vcc线
- 低电容
- 工作电压：5V
- 低泄漏电流
- 适用于高速接口的低电容
- 在2.0GHz频率下无插入损耗
- 响应时间<1 ns
- 固态硅雪崩技术
- 符合ROHS标准
应用领域
- 数字视频接口（DVI）
- USB 1.1/2.0/OTG
- IEEE 1394 Firewire端口
- 笔记本电脑和手持设备
- 投影电视和显示器
- 机顶盒
- 平板显示器
- PCI Express
